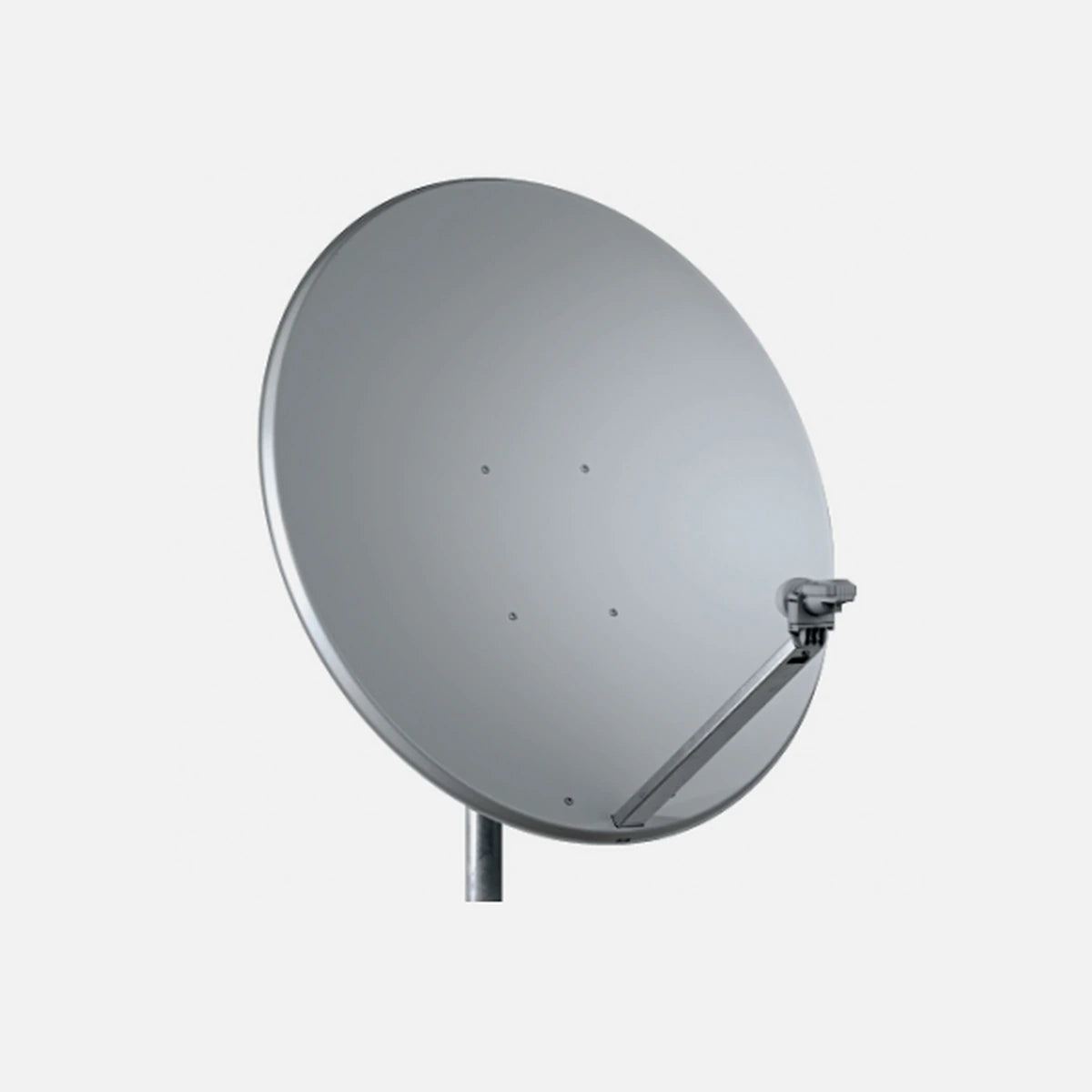

Το TELE System TM100 είναι επαγγελματικά σχεδιασμένο offset δορυφορικό κάτοπτρο αλουμινίου με εξωτερικές διαστάσεις 1090 × 991 mm. Ο ανακλαστήρας είναι κατασκευασμένος από αλουμίνιο για ελαφρά αντοχή, ενώ η πίσω βάση είναι πλαστική και η βάση AZ/EL είναι από γαλβανισμένο ατσάλι για αντίσταση στη διάβρωση. Ο βραχίονας LNB έχει ορθογωνική διατομή (48 × 22 mm) από αλουμίνιο, και η βάση LNB είναι πλαστική.

Το κάτοπτρο περνά αυστηρές δοκιμές φόρτισης ανέμου: αντέχει φόρτο 30 kg στα 72 km/h, 119 kg στα 144 km/h και 268 kg στα 216 km/h. Η συναρμολόγηση και η προ-συναρμολόγηση είναι απλές, με σφιγκτήρα ιστού που δέχεται πόλους από 32 έως 76 mm διάμετρο. Η βάση τροφοδοσίας δέχεται διαμέτρους LNB 23 mm και 40 mm.

Κύρια Χαρακτηριστικά

• Υλικό ανακλαστήρα: αλουμίνιο· χρώμα: λευκό
• Εξωτερικές διαστάσεις κατόπτρου: 1090 × 991 mm
• Απολαβή: 39,8 dB στα 10,75 GHz· 40,5 dB στα 11,75 GHz· 40,9 dB στα 12,75 GHz
• Πλάτος δέσμης μισής ισχύος στα 12,75 GHz: <1,8°
• Διασταυρούμενη πολική διάκριση στον κύριο άξονα: >27 dB
• Εύρος ανύψωσης: 5°–90°· ανύψωση με πέρασμα πόλου: 7°–47°

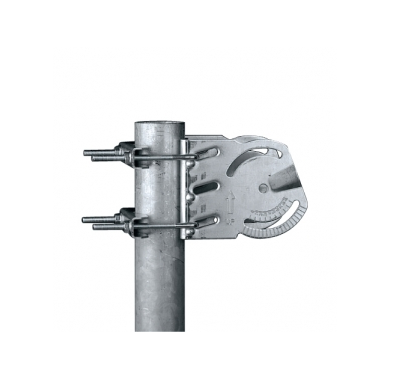

• Σφιγκτήρας ιστού για πόλους 32–76 mm διάμετρο

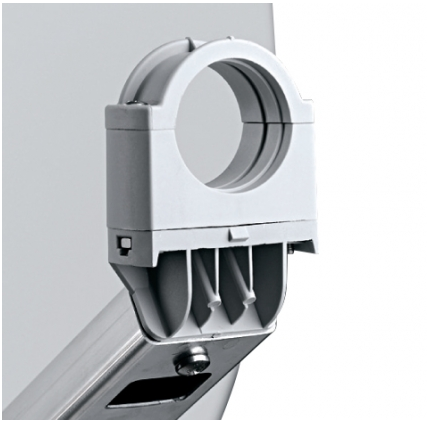

• Διάμετρος βάσης τροφοδοσίας: 23 mm και 40 mm
• Αναλογία F/D: 0,55· γωνία offset: 25°

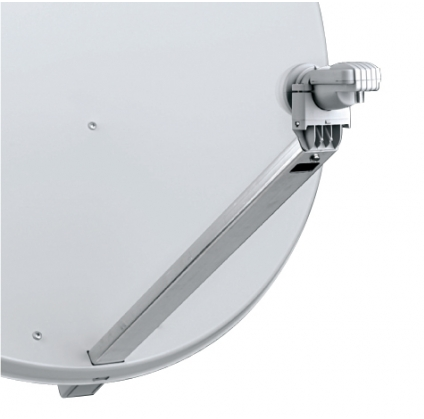

• Ορθογωνικός βραχίονας LNB (48 × 22 mm) από αλουμίνιο για ακαμψία

Οφέλη Προϊόντος

• Η υψηλή απολαβή 40,9 dB στα 12,75 GHz βελτιώνει το περιθώριο σήματος σε ασθενέστερους δορυφορικούς αναμεταδότες και χαμηλές γωνίες ανύψωσης
• Επαλήθευση αντοχής στον άνεμο σύμφωνα με πρότυπα αναφοράς — φόρτος 119 kg στα 144 km/h εξασφαλίζει αξιοπιστία σε εκτεθειμένες εγκαταστάσεις
• Το ευρύ εύρος ανύψωσης (5°–90°) καλύπτει όλες τις χρήσιμες δορυφορικές θέσεις από ισημερινές έως υψηλής ανύψωσης τροχιές
• Η ορθογωνική διατομή του βραχίονα LNB αντιστέκεται στη στρέψη και διατηρεί τον LNB ευθυγραμμισμένο σε δυνατό άνεμο
• Ο σχεδιασμός προ-συναρμολόγησης απλοποιεί την επιτόπια εγκατάσταση, μειώνοντας τον χρόνο εργασίας

Τεχνικές Προδιαγραφές

• Μοντέλο: TM100
• Εξωτερικές διαστάσεις κατόπτρου: 1090 × 991 mm
• Απολαβή στα 10,75 GHz: 39,8 dB
• Απολαβή στα 11,75 GHz: 40,5 dB
• Απολαβή στα 12,75 GHz: 40,9 dB
• Πλάτος δέσμης μισής ισχύος στα 12,75 GHz: <1,8°
• Διασταυρούμενη πολική διάκριση (κύριος άξονας): >27 dB
• Εύρος σφιγκτήρα ιστού: 32–76 mm
• Εύρος ανύψωσης: 5°–90°
• Ανύψωση με πέρασμα πόλου: 7°–47°
• Αναλογία F/D: 0,55
• Γωνία offset: 25°
• Φόρτος ανέμου στα 72 km/h: 30 kg
• Φόρτος ανέμου στα 144 km/h: 119 kg
• Φόρτος ανέμου στα 216 km/h: 268 kg
• Διάμετρος βάσης τροφοδοσίας: 23 mm / 40 mm
• Υλικό ανακλαστήρα: αλουμίνιο
• Χρώμα: λευκό

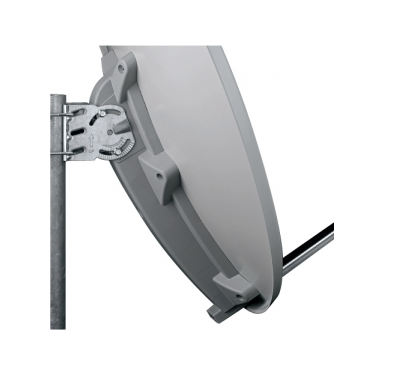

• Πίσω βάση: πλαστικό
• Βάση AZ/EL: γαλβανισμένο ατσάλι
• Βραχίονας LNB (48 × 22 mm): αλουμίνιο
• Βάση LNB: πλαστικό
• Περιεχόμενα συσκευασίας: 1 × TELE System TM100 Δορυφορικό Κάτοπτρο Αλουμινίου

Γιατί θα σου αρέσει

• Οι υψηλές τιμές απολαβής σημαίνουν μεγαλύτερο περιθώριο σήματος, που μεταφράζεται σε λιγότερες διακοπές σε βροχόπτωση ή χαμηλές γωνίες δορυφόρου
• Η δοκιμή αντοχής ανέμου σύμφωνα με πρότυπα αναφοράς δίνει εμπιστοσύνη για εγκαταστάσεις σε ταράτσες και εκτεθειμένους τοίχους
• Το ευρύ εύρος σφιγκτήρα ιστού (32–76 mm) και οι διπλές διάμετροι βάσης (23 / 40 mm) εξασφαλίζουν συμβατότητα με ποικιλία ιστών τοποθέτησης και LNB
• Απλή συναρμολόγηση με δυνατότητα προ-συναρμολόγησης επιτρέπει στους έμπειρους εγκαταστάτες να μειώσουν τον χρόνο στον χώρο
