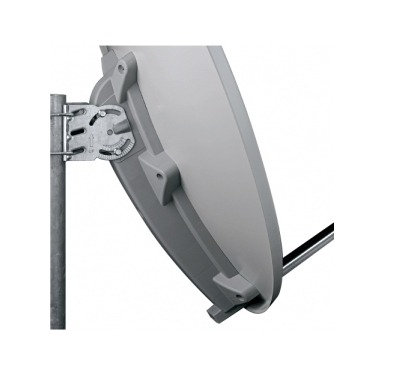

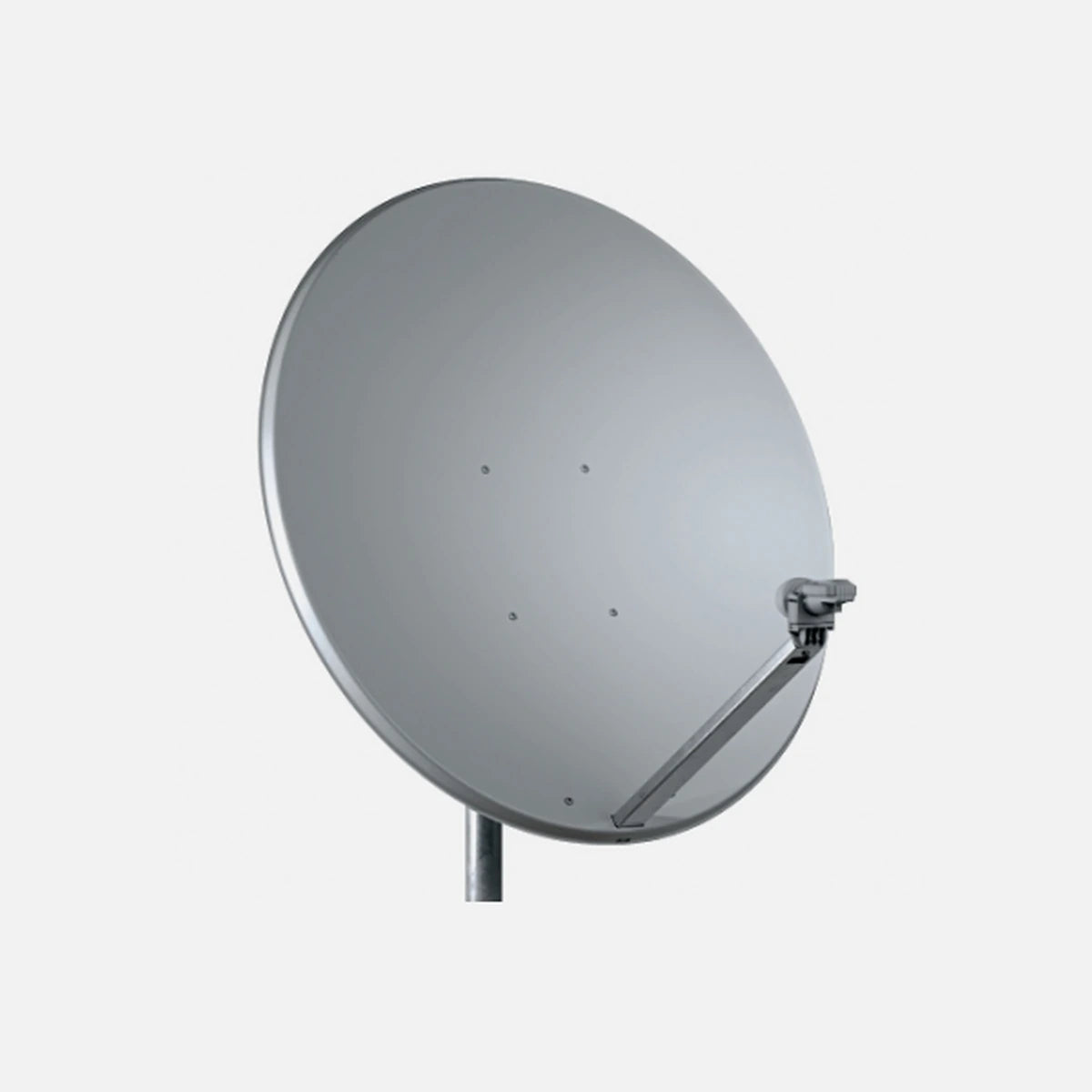

Το TELE System OF105 είναι δορυφορικό κάτοπτρο offset από ατσάλι με εξωτερικές διαστάσεις 1090 × 991 mm. Έχει σχεδιαστεί για να πληροί απαιτητικά πρότυπα αντοχής στον άνεμο, με κατασκευή που περιλαμβάνει πλαστική πλάτη στήριξης, γαλβανισμένο ατσάλινο βάση AZ/EL και ορθογώνιο αλουμινένιο βραχίονα LNB με πλαστική βάση LNB. Το κάτοπτρο παρέχει τρεις τιμές απολαβής που καλύπτουν ολόκληρο το εύρος της ζώνης Ku, καθιστώντας το κατάλληλο για μεγάλη ποικιλία εγκαταστάσεων δορυφορικής λήψης.

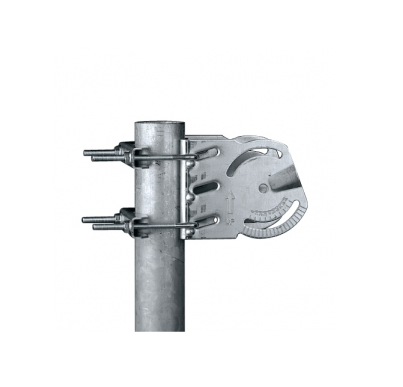

Ο σχεδιασμός υποστηρίζει τόσο τυπική σύσφιξη ιστού σε εύρος διαμέτρου 32–76 mm όσο και ρύθμιση ανύψωσης με πέρασμα πόλου από 7° έως 47°. Το τυπικό εύρος ανύψωσης εκτείνεται από 5° έως 90°. Η συναρμολόγηση είναι απλή, με δυνατότητα προ-τοποθέτησης που απλοποιεί την εγκατάσταση επί τόπου.

Κύρια Χαρακτηριστικά

• Εξωτερικές διαστάσεις κατόπτρου: 1090 × 991 mm
• Γωνία offset: 25°
• Αναλογία F/D: 0,55
• Εύρος σφιγκτήρα ιστού: 32–76 mm διάμετρος
• Διάμετρος βραχίονα feed: 23 / 40 mm

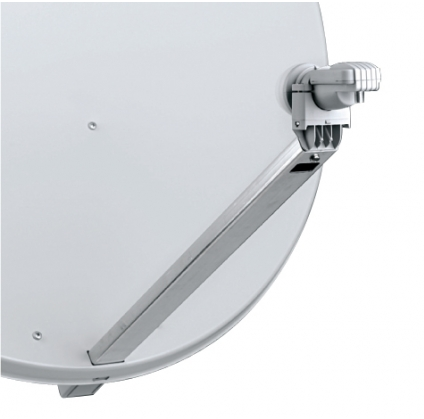

• Βραχίωνας LNB: ορθογώνιο τμήμα αλουμινίου, 48 × 22 mm
• Διαθέσιμο σε λευκό
• Υποστηρίζει απλή συναρμολόγηση και προ-τοποθέτηση

Οφέλη Προϊόντος

• Απολαβή 39,8 dB στα 10,75 GHz, 40,5 dB στα 11,75 GHz και 40,9 dB στα 12,75 GHz καλύπτει ολόκληρη τη ζώνη Ku με ισχυρή σύλληψη σήματος
• Μήκος δέσμης ισχύος μικρότερο από 1,8° στα 12,75 GHz παρέχει ακριβή στόχευση για διάκριση δορυφόρων
• Διασταυρούμενη πολική διάκριση μεγαλύτερη από 27 dB στον κύριο άξονα υποστηρίζει LNB διπλής πόλωσης χωρίς συν-καναλικές παρεμβολές
• Ο γαλβανισμένος ατσάλινος βάσης AZ/EL και ο αλουμινένιος βραχίωνας LNB αντέχουν σε φορτία ανέμου 30 kg στα 72 km/h, 119 kg στα 144 km/h και 268 kg στα 216 km/h
• Το ευρύ εύρος σφιγκτήρα ιστού (32–76 mm) εξυπηρετεί τους περισσότερους τυπικούς και βαρέως τύπου ιστούς στήριξης χωρίς επιπλέον εξαρτήματα

Τεχνικές Προδιαγραφές

• Διαστάσεις κατόπτρου (εξωτερικό): 1090 × 991 mm
• Γωνία Offset: 25°
• Αναλογία F/D: 0,55
• Απολαβή στα 10,75 GHz: 39,8 dB
• Απολαβή στα 11,75 GHz: 40,5 dB
• Απολαβή στα 12,75 GHz: 40,9 dB
• Μήκος δέσμης ισχύος στα 12,75 GHz: < 1,8°
• Διασταυρούμενη πολική διάκριση (κύριος άξονας): > 27 dB
• Εύρος ανύψωσης: 5° – 90°
• Ανύψωση με πέρασμα πόλου: 7° – 47°
• Σφιγκτήρας ιστού: 32–76 mm
• Διάμετρος βραχίονα feed: 23 / 40 mm
• Φόρτωση ανέμου 72 km/h: 30 kg
• Φόρτωση ανέμου 144 km/h: 119 kg
• Φόρτωση ανέμου 216 km/h: 268 kg
• Υλικό ανακλαστήρα: Ατσάλι
• Χρώμα: Λευκό
• Πλάτη βάση: Πλαστικό
• Βάση AZ/EL: Γαλβανισμένο ατσάλι
• Βραχίωνας LNB: Αλουμίνιο, ορθογώνιο τμήμα 48 × 22 mm

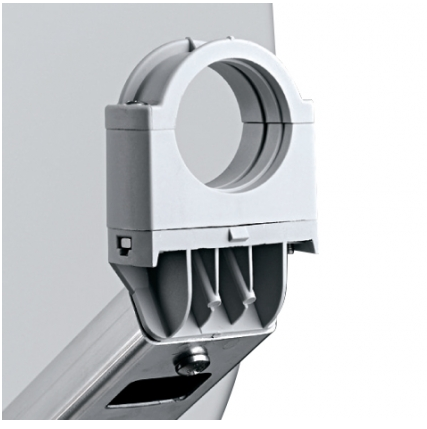

• Βάση LNB: Πλαστικό

Γιατί θα σου αρέσει

• Η δυνατότητα προ-τοποθέτησης σημαίνει ότι το κάτοπτρο μπορεί να συναρμολογηθεί εν μέρει πριν από την εγκατάσταση, μειώνοντας τον χρόνο και την πολυπλοκότητα επί τόπου
• Οι δύο διάμετροι βραχίονα feed (23 / 40 mm) παρέχουν συμβατότητα με ευρύ φάσμα τύπων LNB χωρίς adapters
• Οι τεκμηριωμένες τιμές φόρτωσης ανέμου σε τρεις ταχύτητες — 72, 144 και 216 km/h — παρέχουν εμπιστοσύνη στη δομική απόδοση του κατόπτρου υπό πραγματικές συνθήκες
• Η γαλβανισμένη ατσάλινη βάση AZ/EL και ο αλουμινένιος βραχίωνας LNB αντιστέκονται στη διάβρωση για μακρά εξωτερική διάρκεια ζωής
