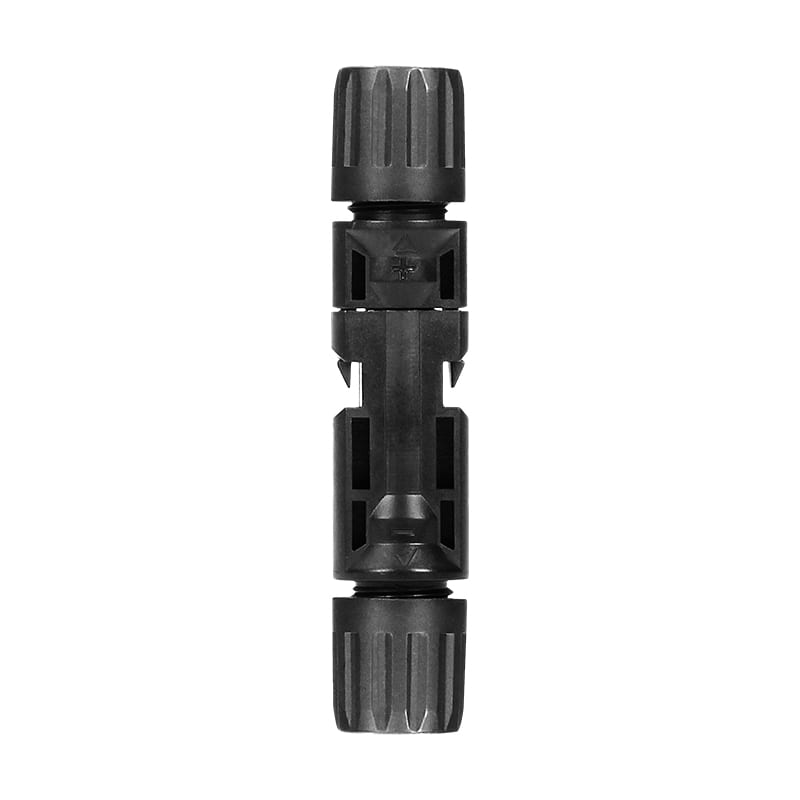

Το Orno 13605 παρέχει ένα πλήρες ζεύγος βυσμάτων MC4 — ένα αρσενικό και ένα θηλυκό — για τη σύνδεση φωτοβολταϊκών πάνελ σε ηλιακές εγκαταστάσεις. Τα βύσματα δέχονται διατομές καλωδίων Φ/Β από 1,5mm² έως 6mm² με σύνδεση σφιγκτήρα, καλύπτοντας τόσο λεπτά καλώδια σήματος όσο και μεγαλύτερης διατομής καλώδια ισχύος σε οικιακές και επαγγελματικές διατάξεις Φ/Β.

Το κέλυφος PC/PPO επιτυγχάνει βαθμό προστασίας IP67, επιβεβαιώνοντας στεγανότητα σκόνης και αντοχή σε προσωρινή εμβύθιση, ενώ είναι ανθεκτικό στην υπεριώδη ακτινοβολία για μακροχρόνια εξωτερική έκθεση. Οι κονσερβοποιημένες χάλκινες επαφές φέρουν χαμηλή αντίσταση επαφής 0,20mΩ και τάση μόνωσης 6kV, υποστηρίζοντας τάσεις λειτουργίας έως 1000V DC. Η υπόγεια εγκατάσταση δεν υποστηρίζεται.

Κύρια Χαρακτηριστικά

• Τύπος σύνδεσης MC4 — βιομηχανικό πρότυπο για διασύνδεση φωτοβολταϊκών πάνελ

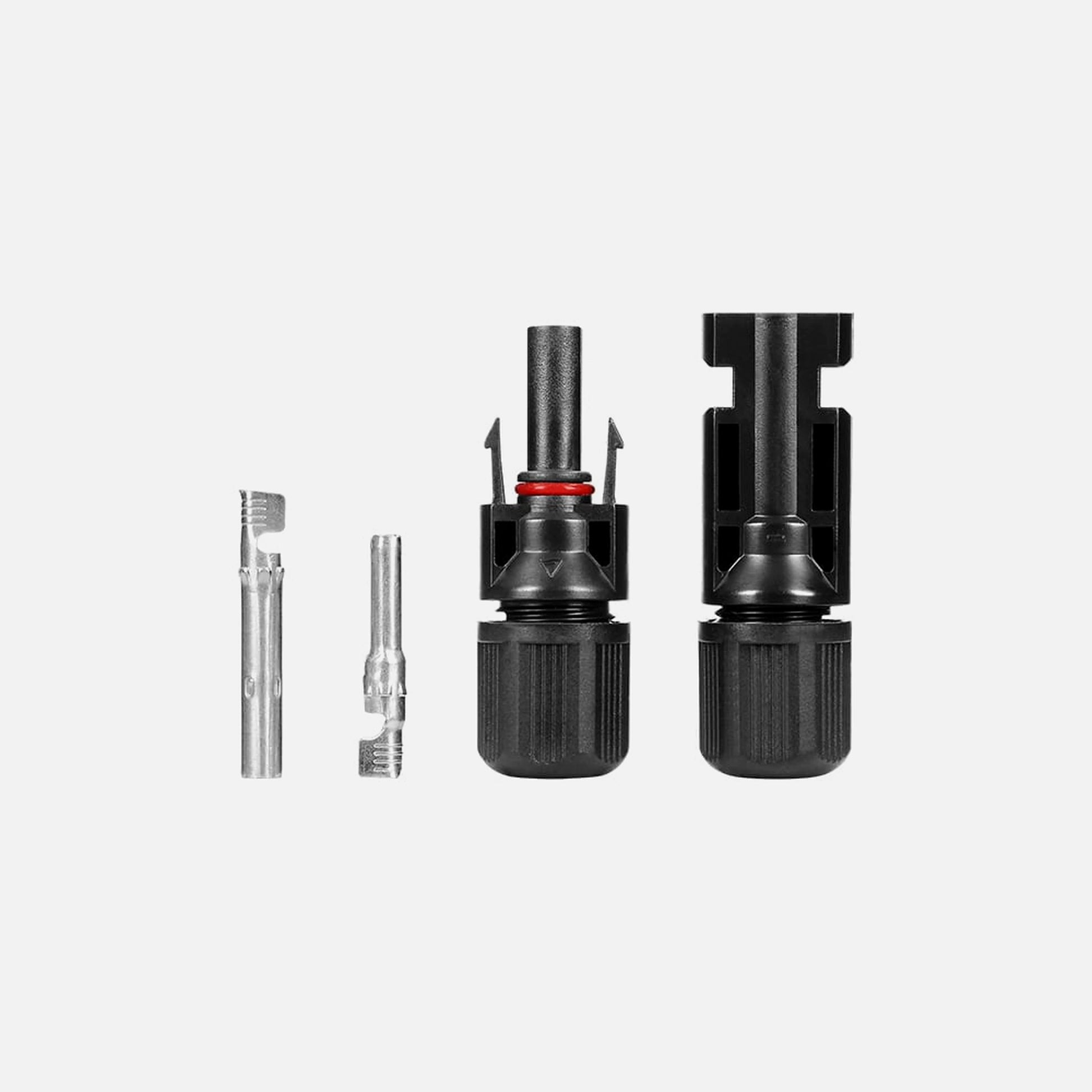

• Πλήρες σετ: 1 αρσενικό + 1 θηλυκό βύσμα
• Συμβατή διατομή καλωδίου: 1,5–6mm²
• Ονομαστικό ρεύμα: 30A
• Ονομαστική τάση: 1000V DC
• Βαθμός προστασίας IP67 — στεγανό σκόνης και αδιάβροχο σε προσωρινή εμβύθιση
• Αντοχή στην υπεριώδη ακτινοβολία για μακροχρόνια εξωτερική χρήση

Οφέλη Προϊόντος

• Βαθμός IP67 εξασφαλίζει προστασία του σημείου σύνδεσης σε βροχή, άρδευση και συνθήκες υψηλής υγρασίας σε εξωτερικό χώρο
• Αντοχή στην UV αποτρέπει υποβάθμιση του κελύφους μετά από χρόνια άμεσης ηλιακής έκθεσης
• Συμβατότητα διατομής 1,5–6mm² καλύπτει την πλειονότητα των μεγεθών καλωδίων Φ/Β σε εγκαταστάσεις κατοικιών και επαγγελματικούς χώρους με έναν τύπο βύσματος
• Επαφές χαλκού 100% κονσερβοποιημένες παρέχουν σταθερή αντίσταση επαφής 0,20mΩ, ελαχιστοποιώντας την απώλεια ισχύος σε κάθε σύνδεση
• Τάση μόνωσης 6kV και ονομαστική τάση λειτουργίας 1000V DC παρέχουν ασφαλές περιθώριο για διατάξεις σειράς υψηλής τάσης

Τεχνικές Προδιαγραφές

• Τύπος Βύσματος: MC4
• Θερμοκρασία Λειτουργίας: -40°C έως +90°C
• Διατομή Καλωδίου: 1,5–6mm²
• Αριθμός Καλωδίων: 1
• Ονομαστικό Ρεύμα: 30A
• Ονομαστική Τάση: 1000V DC
• Βαθμός Προστασίας (IP): 67
• Υλικό Επαφών: Χαλκός (100%), κονσερβοποιημένος
• Πρότυπο Εύφλεκτότητας Κελύφους UL94: V0
• Αντοχή στην Υπεριώδη Ακτινοβολία: Ναι
• Τύπος Σύνδεσης: Σφιγκτήρας
• Υλικό Περιβλήματος: PC/PPO
• Υπόγεια Εγκατάσταση: Όχι
• Βάρος: 26g
• Αντίσταση Επαφής: 0,20mΩ
• Τάση Μόνωσης: 6kV
• Μέγιστη Θερμοκρασία Επαφής: 105°C

Γιατί θα σου αρέσει

• Κατασκευή IP67 και UV-rated σημαίνει αξιόπιστη λειτουργία καθ' όλη τη διάρκεια του χρόνου χωρίς πρόσθετη στεγανοποίηση
• Το πρότυπο MC4 είναι καθολικά υιοθετημένο — συνδέεται με πάνελ και inverters όλων των μεγάλων κατασκευαστών
• Κέλυφος UL94 V0 μειώνει τον κίνδυνο πυρκαγιάς σε περίπτωση βλάβης καλωδίωσης
• Η συσκευασία περιλαμβάνει 1× Orno 13605 σετ βυσμάτων MC4 (αρσενικό + θηλυκό) για φωτοβολταϊκά πάνελ
