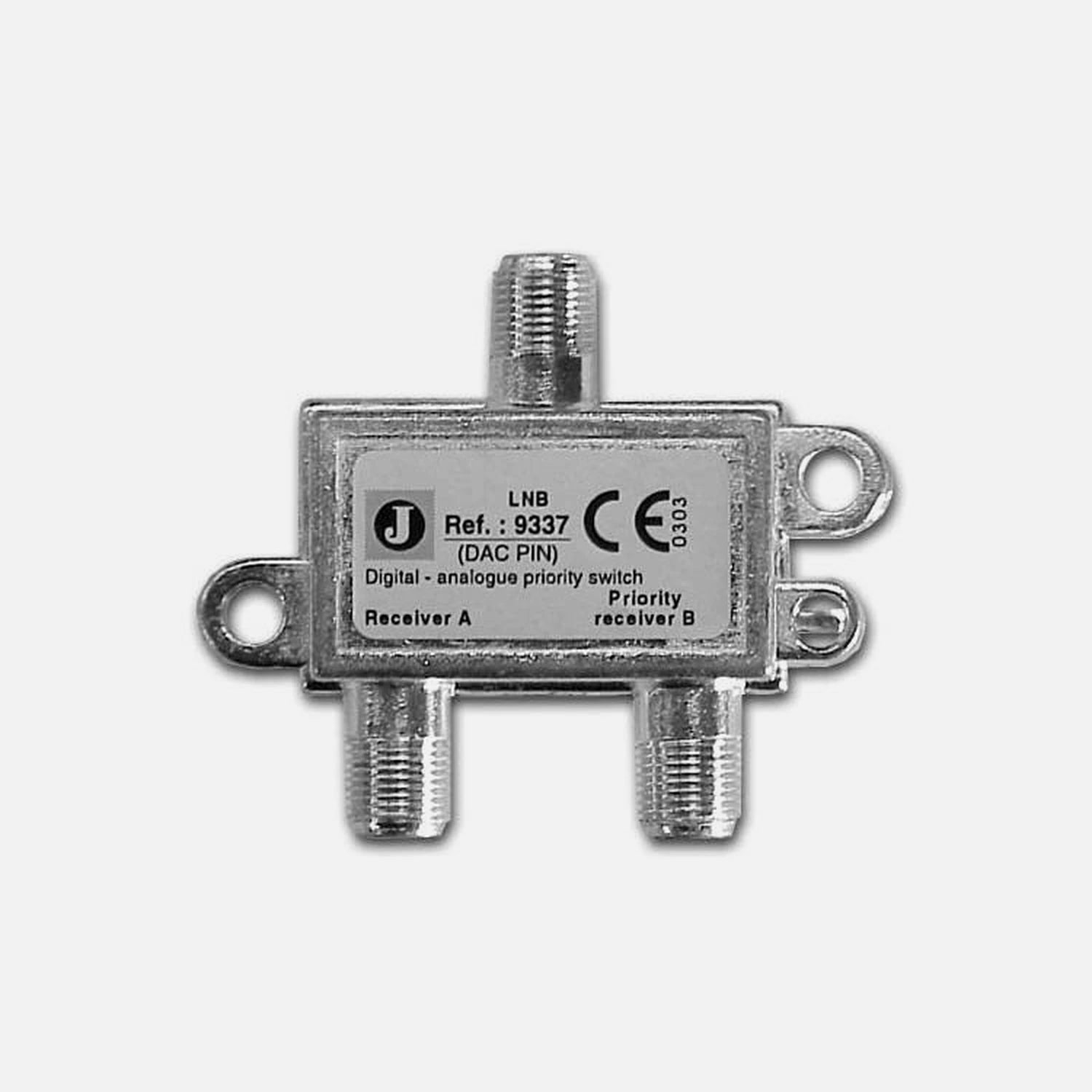

Ο Johansson 9337 είναι αναλογικός/ψηφιακός διακόπτης προτεραιότητας για συστήματα κατανομής IF δορυφορικού σήματος. Επιτρέπει σε έναν ορισμένο δέκτη προτεραιότητας να αναλαμβάνει τον έλεγχο της τροφοδοσίας LNB και των σημάτων DiSEqC, παρακάμπτοντας τον δευτερεύοντα δέκτη όταν η είσοδος προτεραιότητας είναι ενεργή. Ο διακόπτης μεταδίδει τις τάσεις ελέγχου LNB (13 V / 18 V) και τον τόνο 22 kHz μέσω της διαδρομής by-pass, ώστε ο δευτερεύων δέκτης να λειτουργεί κανονικά όταν ο δέκτης προτεραιότητας δεν χρησιμοποιείται.

Με εύρος συχνοτήτων 950–2150 MHz και συμπαγές σώμα 60 × 50 × 16 mm, ο 9337 ενσωματώνεται σε υπάρχουσες εγκαταστάσεις δορυφορικής διανομής χωρίς ανακατεύθυνση των κύριων διαδρομών σήματος.

Κύρια Χαρακτηριστικά

• Αναλογική/ψηφιακή μεταγωγή προτεραιότητας για IF σήματα δορυφόρου
• Εύρος συχνοτήτων: 950–2150 MHz
• Απώλεια εισαγωγής: <3,5 dB
• Απομόνωση: >15 dB
• Ρεύμα LNB: max. 500 mA
• Έλεγχος διακόπτη: 0 V / 13–18 V μέσω δέκτη προτεραιότητας
• Τάσεις προτεραιότητας — On: >10,0 V, Off: <7,0 V
• Έλεγχοι by-pass: 13 V / 18 V / 22 kHz
• Απώλεια DC: max. 1,0 V
• Διαστάσεις: 60 × 50 × 16 mm

Οφέλη Προϊόντος

• Η αυτόματη μεταγωγή προτεραιότητας βάσει τάσης αφαιρεί την ανάγκη χειροκίνητης εναλλαγής μεταξύ συνδεδεμένων δεκτών
• Οι έλεγχοι by-pass για 13 V, 18 V και 22 kHz διασφαλίζουν ότι ο δευτερεύων δέκτης διατηρεί πλήρη δυνατότητα εναλλαγής πόλωσης και ζώνης LNB όταν ο δέκτης προτεραιότητας είναι ανενεργός
• Υποστήριξη ρεύματος LNB έως 500 mA καλύπτει ευρύ φάσμα LNB, συμπεριλαμβανομένων Quattro LNB υψηλότερης κατανάλωσης
• Απώλεια εισαγωγής κάτω από 3,5 dB διατηρεί την υποβάθμιση σήματος στο ελάχιστο στην ενεργή διαδρομή σήματος

Τεχνικές Προδιαγραφές

• Μοντέλο: 9337
• Τύπος: Αναλογικός/ψηφιακός διακόπτης προτεραιότητας
• Εύρος συχνοτήτων: 950–2150 MHz
• Απώλεια εισαγωγής: <3,5 dB
• Απομόνωση: >15 dB
• Ρεύμα LNB: max. 500 mA
• Έλεγχος διακόπτη: 0 V / 13–18 V μέσω δέκτη προτεραιότητας
• Τάση προτεραιότητας — On: >10,0 V
• Τάση προτεραιότητας — Off: <7,0 V
• Έλεγχοι by-pass: 13 V / 18 V / 22 kHz
• Απώλεια DC: max. 1,0 V
• Διαστάσεις: 60 × 50 × 16 mm

Γιατί θα σου αρέσει

• Η αυτόματη μεταγωγή βάσει τάσης δεν απαιτεί καμία ενέργεια από τον χρήστη για εναλλαγή μεταξύ δεκτών — ο διακόπτης διαχειρίζεται τον εαυτό του
• Με διαστάσεις 60 × 50 × 16 mm, ο 9337 τοποθετείται διακριτικά κοντά στο multiswitch ή πίσω από δέκτη χωρίς να καταλαμβάνει σημαντικό χώρο
• Η καθιερωμένη παρουσία της Johansson στην ευρωπαϊκή δορυφορική διανομή εξασφαλίζει μακροχρόνια συμβατότητα με τυπικές αρχιτεκτονικές κατανομής IF
