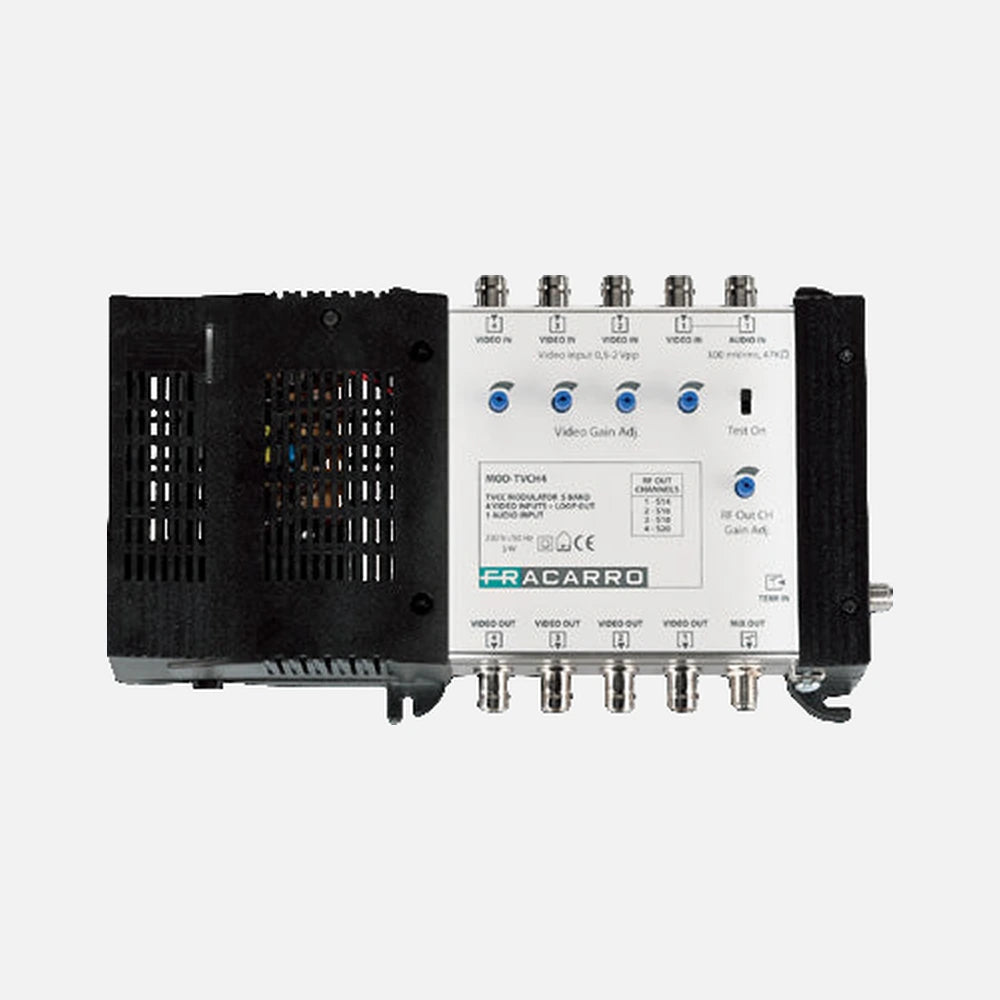

Ο Fracarro MOD-TVCH4 είναι πολυδιαμορφωτής σχεδιασμένος για μικρές οικιακές εγκαταστάσεις CCTV και διανομής τηλεόρασης. Μετατρέπει αυτόματα composite video από έως 4 κάμερες σε RF τηλεοπτικά κανάλια και κάνει μίξη με τα επίγεια και δορυφορικά σήματα που ήδη υπάρχουν στο ομοαξονικό δίκτυο του κτιρίου. Το συνδυασμένο σήμα ενισχύεται και διανέμεται σε όλες τις συνδεδεμένες τηλεοράσεις.

Υποστηρίζονται δύο διατάξεις λειτουργίας: 4 κάμερες με επίγεια TV, ή 3 κάμερες με επίγεια TV και δορυφόρο. Η συσκευή περιλαμβάνει λειτουργία test εξόδου και γεννήτρια γραμμών test, διευκολύνοντας την παραμετροποίηση και επαλήθευση της εγκατάστασης.

Κύρια Χαρακτηριστικά

• 4 εισόδους composite video (BNC, 0,5–2 Vpp)
• 1 είσοδος μονοφωνικού ήχου (BNC, 300 mVrms, 47 kΩ)
• 4 εισόδοι video με 4 εξόδους loop out
• Έξοδος RF σε κανάλια S14, S16, S18, S20
• Ρυθμιζόμενη στάθμη εξόδου RF: 70–90 dB
• Ενσωματωμένος μίκτης για συνδυασμό επίγειου και δορυφορικού σήματος (0–230 MHz, 470–862 MHz)
• Γεννήτρια γραμμών test: On/Off
• Διαμόρφωση video PAL, AM αρνητικό διπλής πλευρικής ζώνης
• Διαμόρφωση ήχου FM 50 ms προ-έμφαση

Οφέλη Προϊόντος

• Ο συνδυασμός video κάμερας και τηλεοπτικής εκπομπής σε ένα ομοαξονικό δίκτυο εξαλείφει την ανάγκη για ξεχωριστή καλωδίωση CCTV, μειώνοντας το κόστος υλικών εγκατάστασης
• Η ρυθμιζόμενη στάθμη εξόδου (70–90 dB) επιτρέπει στον εγκαταστάτη να ρυθμίσει την ισχύ σήματος ανάλογα με το μέγεθος και το μήκος καλωδίου του δικτύου διανομής
• Οι loop-out βιντεοσυνδέσεις διατηρούν το αρχικό composite σήμα για τοπική παρακολούθηση ή εγγραφή, παράλληλα με την RF έξοδο
• Η ενσωματωμένη γεννήτρια γραμμών test επιτρέπει επαλήθευση στάθμης RF εξόδου χωρίς εξωτερικό εξοπλισμό μέτρησης
• Χαμηλή απώλεια μίκτη (<0,5 dB) εξασφαλίζει ελάχιστη υποβάθμιση του υπάρχοντος σήματος TV/SAT κατά την προσθήκη καναλιών κάμερας

Τεχνικές Προδιαγραφές

• Μοντέλο: MOD-TVCH4
• Σήμα video εισόδου: Composite 0,5–2 Vpp, BNC
• Σήμα ήχου εισόδου: Μονοφωνικό 300 mVrms, 47 kΩ, BNC
• Κανάλια video (είσοδος): 4
• Κανάλια video (έξοδος): 4 loop out
• Κανάλια ήχου (είσοδος): 1
• Κανάλια ήχου (έξοδος): —
• Διαμόρφωση video: PAL, AM αρνητικό διπλής πλευρικής ζώνης
• Διαμόρφωση ήχου (τύπος): FM 50 ms προ-έμφαση
• Απόκλιση ήχου: 50,5 (50 mVrms, 1 kHz)
• Στάθμη θορύβου S/N: >50 dB
• Γεννήτρια γραμμών test: On/Off
• Κανάλια εξόδου RF: S14, S16, S18, S20
• Στάθμη εξόδου RF: 70–90 dB, ρυθμιζόμενη
• Συχνότητες μίκτη: 0–230 MHz, 470–862 MHz
• Απώλεια μίκτη: <0,5 dB
• Επιπεδότητα: 1 dB
• Τροφοδοσία: 220–240 V, 50/60 Hz
• Κατανάλωση: 4 W
• Θερμοκρασία λειτουργίας: -10 +50 °C
• Διαστάσεις (Μ × Π × Υ): 235 × 125 × 65 mm
• Βάρος: 886 g

Γιατί θα σου αρέσει

• Μία μόνο συσκευή αναλαμβάνει διαμόρφωση CCTV και μίξη σήματος TV/SAT, αντικαθιστώντας ό,τι αλλιώς θα απαιτούσε δύο ή τρία ξεχωριστά εξαρτήματα
• Τα τέσσερα κανάλια RF εξόδου (S14, S16, S18, S20) βρίσκονται στη ζώνη S, αποφεύγοντας τα περισσότερα επίγεια κανάλια εκπομπής και κρατώντας τις κάμερες ξεχωριστές από το broadcast περιεχόμενο στο ίδιο καλώδιο
• Με κατανάλωση 4 W, ο MOD-TVCH4 λειτουργεί συνεχώς χωρίς να επιβαρύνει σημαντικά το ηλεκτρικό budget της εγκατάστασης
