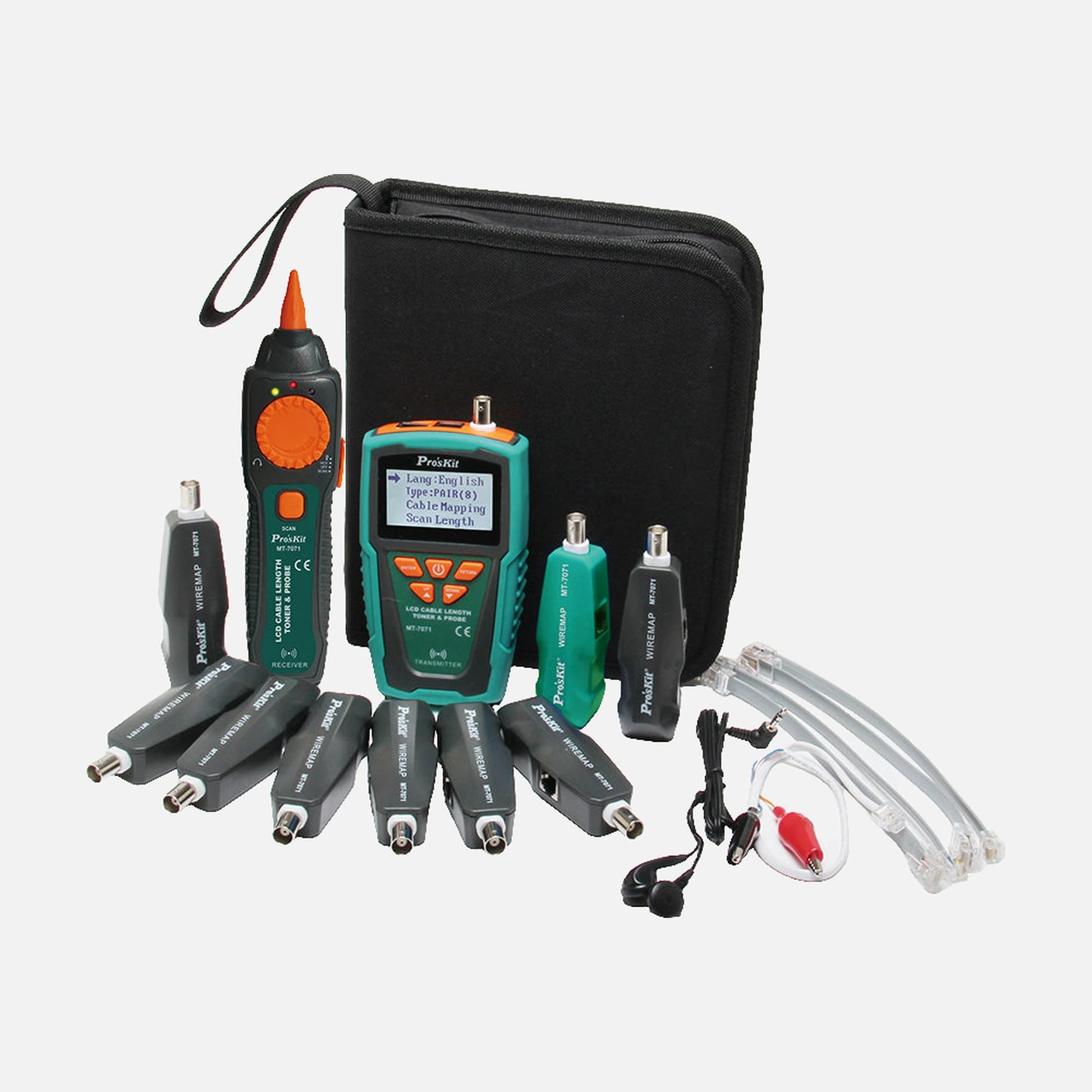

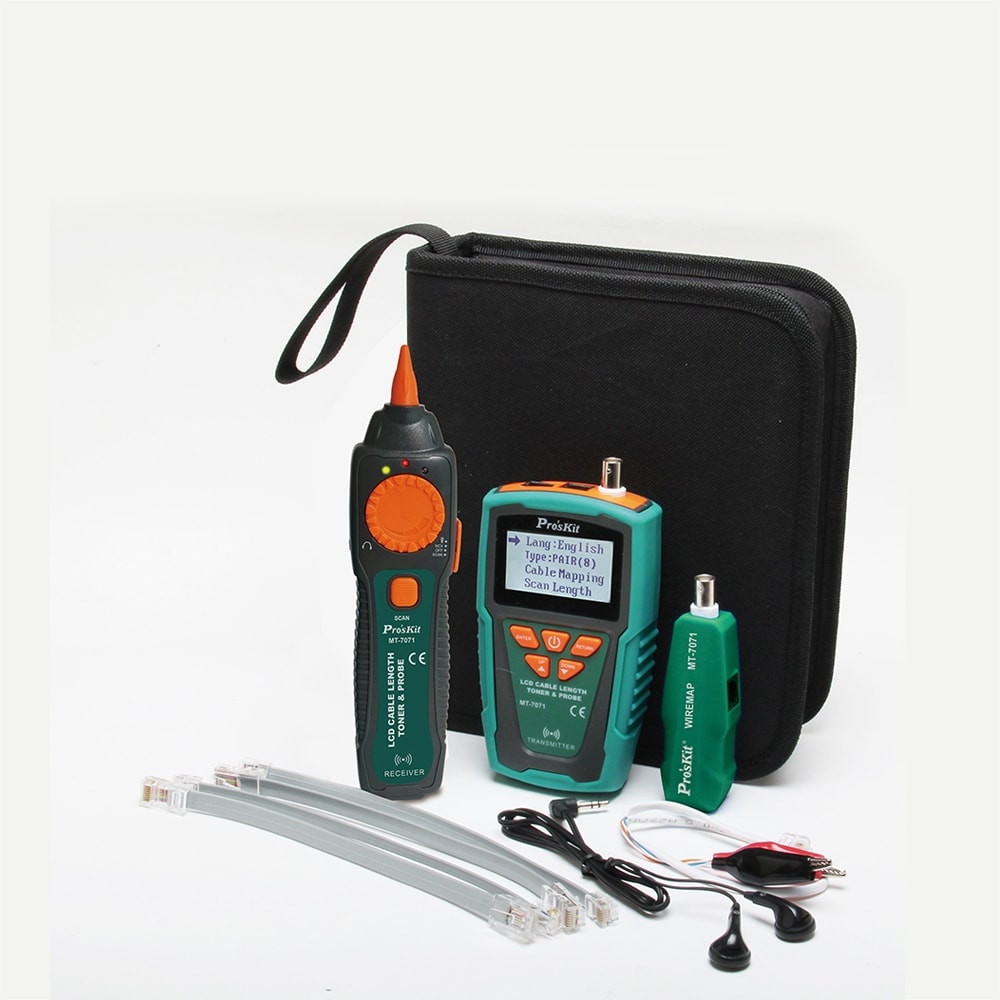

Το Proskit MT-7071K είναι ολοκληρωμένο σύστημα δοκιμής και ιχνηλάτησης καλωδίων για εγκαταστάτες τηλεπικοινωνιών, μηχανικούς δικτύων και τεχνικούς καλωδιακής τηλεόρασης. Η κεντρική μονάδα μετρά την απόσταση έως το σπάσιμο καλωδίου έως 1.200 m, παράγει χάρτες pin-to-pin με κατάσταση θωράκισης και χρησιμοποιεί σήμα τόνου 580/1160 Hz για ιχνηλάτηση καλωδίων σε απόσταση άνω των 3 km μέσω τοίχων, σωλήνων ή εναέριων διαδρομών.

Το κιτ αποστέλλεται με 8 τερματικά (μαζί με την κεντρική μονάδα, σύνολο 9) για ταυτόχρονη χαρτογράφηση πολλαπλών εξόδων. Ο δέκτης διαθέτει ενσωματωμένο ανιχνευτή τάσης χωρίς επαφή NCV (AC 90–1000 V) για ελέγχους ασφαλείας. Όλα τα αξεσουάρ — patch καλώδια, κροκοδειλάκια, ακουστικά και θήκη μεταφοράς — περιλαμβάνονται.

Κύρια Χαρακτηριστικά

• Μέτρηση μήκους καλωδίου έως 1.200 m με ακρίβεια ±2% (εύρος 610–1.200 m)
• Ελάχιστη ανιχνεύσιμη απόσταση σπαστού καλωδίου: 2 m
• Ανίχνευση καλωδίου μέσω κεραίας: άνω των 3 km στα 580/1160 Hz
• Χαρτογράφηση pin-to-pin με ανίχνευση θωράκισης
• 8 τερματικά που περιλαμβάνονται για ταυτόχρονη δοκιμή πολλαπλών εξόδων
• Ανίχνευση τάσης χωρίς επαφή: AC 90–1000 V
• Επιλέξιμες μονάδες: μέτρα, πόδια, γιάρδες
• Επιπλέον λειτουργίες: δοκιμή ωμικής συνέχειας, προστασία γραμμής AC 60 V / DC 48 V, αναγνώριση γραμμής τηλεφώνου/δεδομένων, αυτόματη απενεργοποίηση, ένδειξη χαμηλής μπαταρίας

Οφέλη Προϊόντος

• Το εύρος ανίχνευσης διακοπής 1.200 m καλύπτει σχεδόν όλες τις εσωτερικές δομημένες καλωδιώσεις, συμπεριλαμβανομένων μεγάλων οριζόντιων και κατακόρυφων τμημάτων
• Οκτώ τερματικά περιλαμβάνονται στη συσκευασία — η χαρτογράφηση πολλαπλών εξόδων ξεκινά αμέσως χωρίς αναζήτηση επιπλέον αξεσουάρ
• Δύο τόνοι αναγνώρισης (580 Hz και 1160 Hz) επιτρέπουν ταυτόχρονη ιχνηλάτηση δύο ξεχωριστών καλωδίων χωρίς σύγχυση τόνων
• Τρεις επιλέξιμες μονάδες μέτρησης (μέτρα, πόδια, γιάρδες) καθιστούν το εργαλείο κατάλληλο για διεθνή έργα
• Η προστασία γραμμής AC 60 V / DC 48 V προφυλάσσει το όργανο από τυχαία σύνδεση σε ζωντανά κυκλώματα χαμηλής τάσης

Τεχνικές Προδιαγραφές

• Μοντέλο: MT-7071K
• Συμβατοί Τύποι Καλωδίων: RJ45 LAN Cat 5, 5e, 6 (UTP/STP)· RJ11/12 τηλεφωνικό Cat 3 (2/4/6 pin)· ομοαξονικά· ηλεκτρολογικά
• Μέγιστη Απόσταση Ανίχνευσης Διακοπής: 1.200 m
• Ελάχιστη Απόσταση Ανίχνευσης Διακοπής: 2 m
• Ακρίβεια Μέτρησης: 2–10 m: απλή ένδειξη· 10–610 m: ±5,0%· 610–1.200 m: ±2%
• Ανάλυση / Δειγματοληψία: 0,1 m· 1–3 sec./μέτρηση
• Μέγιστη Ανίχνευση μέσω Κεραίας: >3 km (580/1160 Hz)
• Λειτουργίες Δοκιμής Καλωδίου: Τόνος 580/1160 Hz· συνέχεια· βραχυκύκλωμα· διακοπή· λάθος τοποθέτηση αγωγών· απόσταση σπασμένου αγωγού
• Ελάχιστη Απόσταση Ελέγχου Τερματισμού (συνεστραμμένοι): 1 m
• Ελάχιστη Απόσταση Ελέγχου Τερματισμού (ηλεκτρολογικό): 1,25 m
• Τερματικά Στη Συσκευασία: 8
• Συμβατά Βύσματα (τερματικό): RJ45 (8 pin), RJ11/12 (6 pin), BNC
• Διαστάσεις Τερματικού: 90 × 32 × 30 mm
• Συχνότητα Λειτουργίας Δέκτη: 580/1160 Hz
• Διαστάσεις Δέκτη: 198 × 45 × 33 mm
• Εύρος NCV: AC 90–1000 V
• Προστασία Γραμμής: AC 60 V ή DC 48 V
• Μονάδες Μέτρησης: Μέτρα, πόδια, γιάρδες

Γιατί θα σου αρέσει

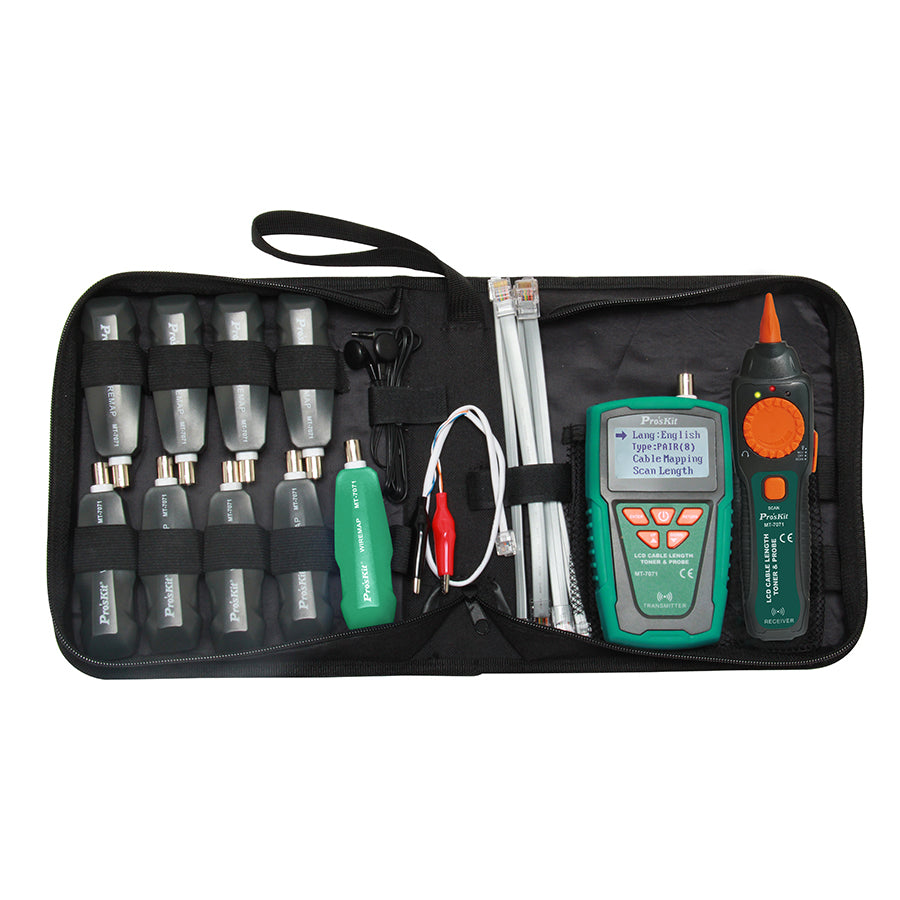

• Όλα τα αξεσουάρ είναι στη συσκευασία — patch καλώδιο RJ45, τηλεφωνικό καλώδιο RJ11/12, κροκοδειλάκια, ακουστικό, θήκη μεταφοράς και εγχειρίδιο χρήστη — ώστε η εγκατάσταση να ξεκινά αμέσως επί τόπου
• Η θήκη μεταφοράς διατηρεί οργανωμένα την κεντρική μονάδα, τα 8 τερματικά και όλα τα καλώδια κατά τη μεταφορά μεταξύ εργασιών
• Η υποστήριξη συνδέσμου BNC στα τερματικά επεκτείνει τη χρησιμότητα του εργαλείου σε εγκαταστάσεις ομοαξονικών καλωδίων CCTV και καλωδιακής τηλεόρασης
• Η αυτόματη απενεργοποίηση εξοικονομεί μπαταρία κατά τη διάρκεια εκτεταμένων επιθεωρήσεων καλωδίωσης
