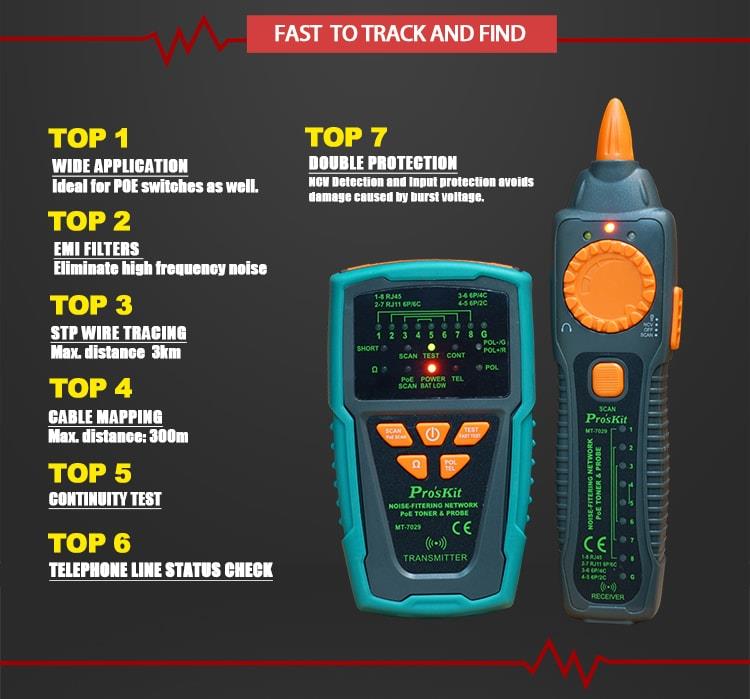

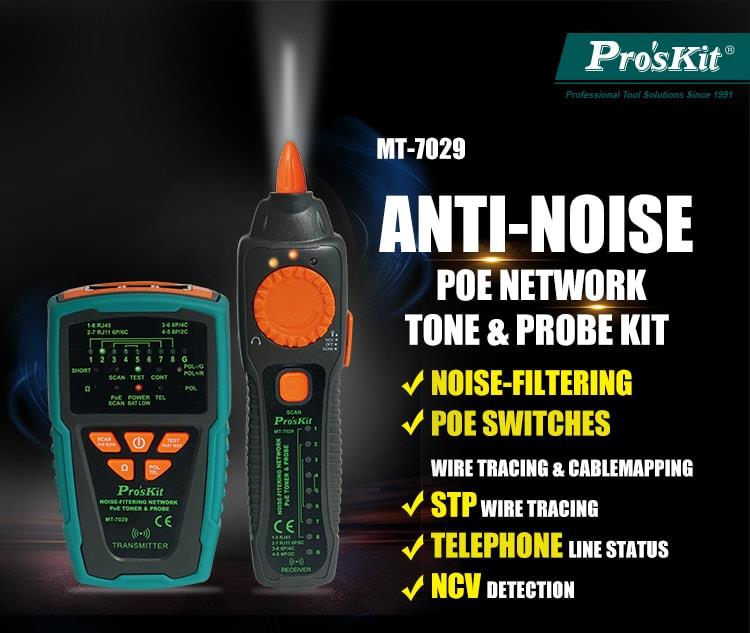

Το Proskit MT-7029 είναι επαγγελματικό διμερές όργανο — πομπός και δέκτης — για δοκιμή, χαρτογράφηση και ιχνηλάτηση καλωδίων δικτύου και τηλεφώνου. Εντοπίζει σφάλματα καλωδίωσης όπως ανοιχτά κυκλώματα, βραχυκυκλώματα, λανθασμένη καλωδίωση και κατάσταση θωράκισης σε καλώδια RJ45 Cat 5/5e/6 (UTP/STP) και RJ11/12 τηλεφώνου Cat 3, ενώ ο tone generator επιτρέπει ιχνηλάτηση μέσω τοίχων ή σωλήνων έως 3 km.

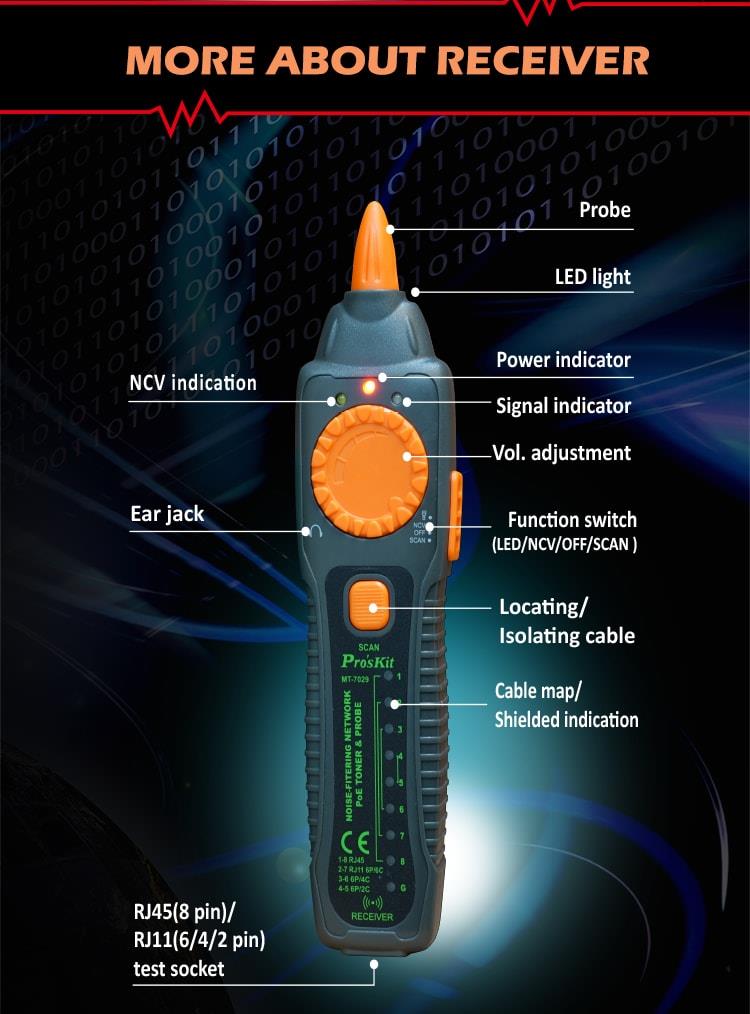

Ο πομπός στέλνει τόνο 130 KHz και υποστηρίζει σάρωση PoE, γρήγορη δοκιμή χαρτογράφησης καλωδίων, μέτρηση αντίστασης και ανίχνευση πολικότητας τηλεφωνικής γραμμής. Ο δέκτης διαθέτει ανιχνευτή τάσης χωρίς επαφή (NCV) για AC 90–1000 V, υποδοχή ακουστικών για ήσυχα περιβάλλοντα και LED φακό για εργασία σε σκοτεινές καναλέτες ή ερμάρια.

Κύρια Χαρακτηριστικά

• Πομπός και δέκτης λειτουργούν στα 130 KHz για ιχνηλάτηση καλωδίων μεγάλης απόστασης
• Ένδειξη χαρτογράφησης καλωδίων: 8 LED με διπλή ταχύτητα γρήγορη/αργή
• Σάρωση PoE μέσω του κουμπιού SCAN/PoE SCAN
• Ανίχνευση τάσης χωρίς επαφή: AC 90–1000 V (NCV), εύρος ≥50 mm και ≤100 mm
• Δοκιμή συνέχειας: 1 LED για αντίσταση ≤300 Ω, υποστηρίζει ομοαξονικά και συμπαγή/πολύκλωνα καλώδια μέσω κροκοδειλάκιων

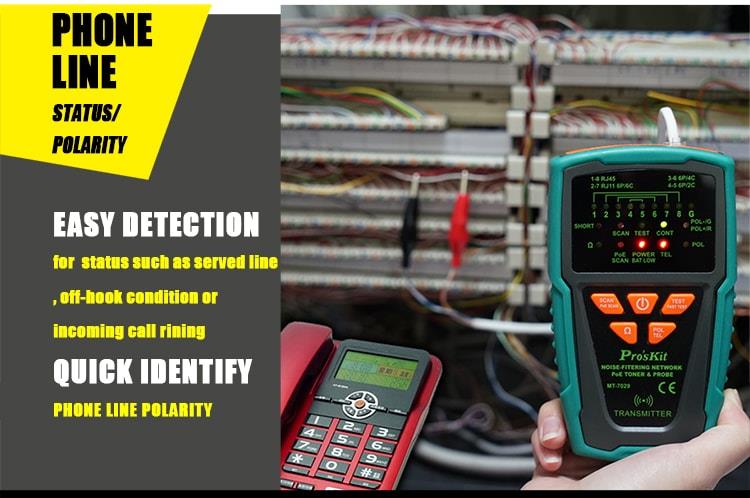

• Πολικότητα τηλεφωνικής γραμμής και ένδειξη κατάστασης μέσω διπλόχρωμου LED
• Αυτόματη απενεργοποίηση μετά από 1 ώρα· ένδειξη χαμηλής μπαταρίας στα 6,5 V
• Υποστηρίζεται δοκιμή ζωντανού εξοπλισμού τηλεπικοινωνιών και δρομολογητή
• Υποδοχή ακουστικών στον δέκτη· LED φακός ενσωματωμένος

Οφέλη Προϊόντος

• Μέγιστη απόσταση ιχνηλάτησης 3 km (τόνος μέσω κεραίας) επιτρέπει στους τεχνικούς να εντοπίζουν καλώδια σε μεγάλα κτίρια χωρίς δεύτερο χειριστή

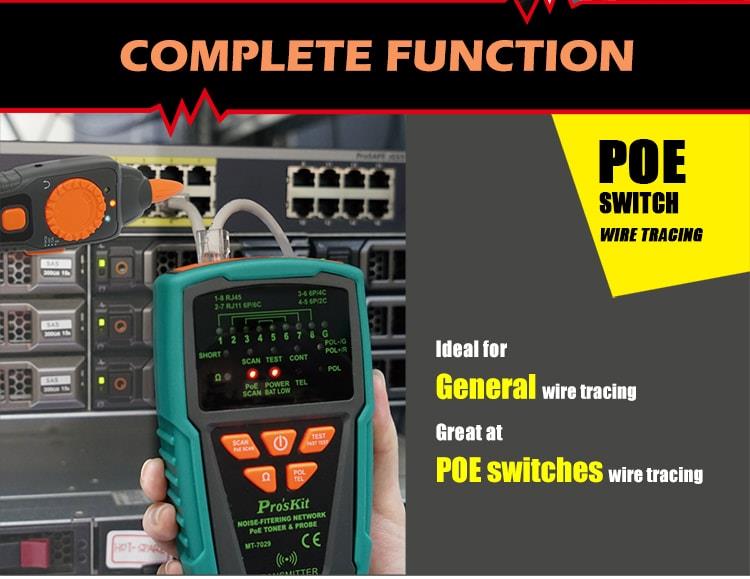

• Η λειτουργία PoE scan εντοπίζει τροφοδοτούμενες θύρες σε switches χωρίς επιπλέον εξοπλισμό
• Η διπλή ταχύτητα χαρτογράφησης γρήγορη/αργή διευκολύνει τη διάκριση ορθής χαρτογράφησης από λανθασμένη καλωδίωση με μια ματιά
• Ο ανιχνευτής NCV εντοπίζει ενεργούς αγωγούς AC με ασφάλεια, προσθέτοντας ηλεκτρική ασφάλεια στη συνεδρία ιχνηλάτησης
• Η αυτόματη απενεργοποίηση και το LED χαμηλής μπαταρίας προστατεύουν τη ζωή της μπαταρίας κατά τη διάρκεια μεγάλων εγκαταστάσεων

Τεχνικές Προδιαγραφές

• Μοντέλο: MT-7029
• Συχνότητα Τόνου Πομπού: 130 KHz
• Λειτουργία Τόνου: Μονός τόνος
• Μέγιστη Απόσταση Μετάδοσης (τόνος): 3 km

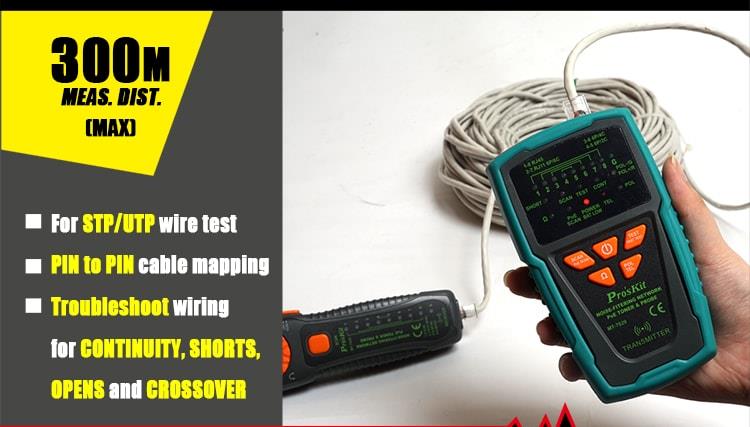

• Μέγιστη Απόσταση Χαρτογράφησης Καλωδίου: 300 m
• Μέγιστο Ρεύμα Λειτουργίας Πομπού: ≤70 mA
• Συμβατοί Σύνδεσμοι: RJ45 (8 pin), RJ11 (6 pin)
• Τύποι Καλωδίων: RJ45 Cat 5, 5e, 6 (UTP/STP)· RJ11/12 τηλεφωνικό Cat 3 (6P/2C/4C/6C)
• Ένδειξη Χαρτογράφησης Καλωδίου: 8 LED, διπλή ταχύτητα γρήγορη/αργή
• Θωρακισμένη Ένδειξη: 1 LED
• Δοκιμή Συνέχειας: 1 LED (≤300 Ω)
• Μέγιστη Τάση Σήματος: 8 Vp-p
• Προστασία Τάσης: DC 48 V
• Αυτόματη Απενεργοποίηση: 1 ώρα
• Ένδειξη Χαμηλής Μπαταρίας: 6,5 V (LED τροφοδοσίας αναβοσβήνει)
• Μπαταρία (Πομπός): DC 9,0 V (NEDA 1604 / 6F22 × 1)
• Συχνότητα Δέκτη: 130 KHz
• Μέγιστο Ρεύμα Λειτουργίας Δέκτη: ≤115 mA
• Ένδειξη NCV: AC 90–1000 V, ≥50 mm και ≤100 mm
• Μπαταρία (Δέκτης): DC 9,0 V (NEDA 1604 / 6F22 × 1)

Γιατί θα σου αρέσει

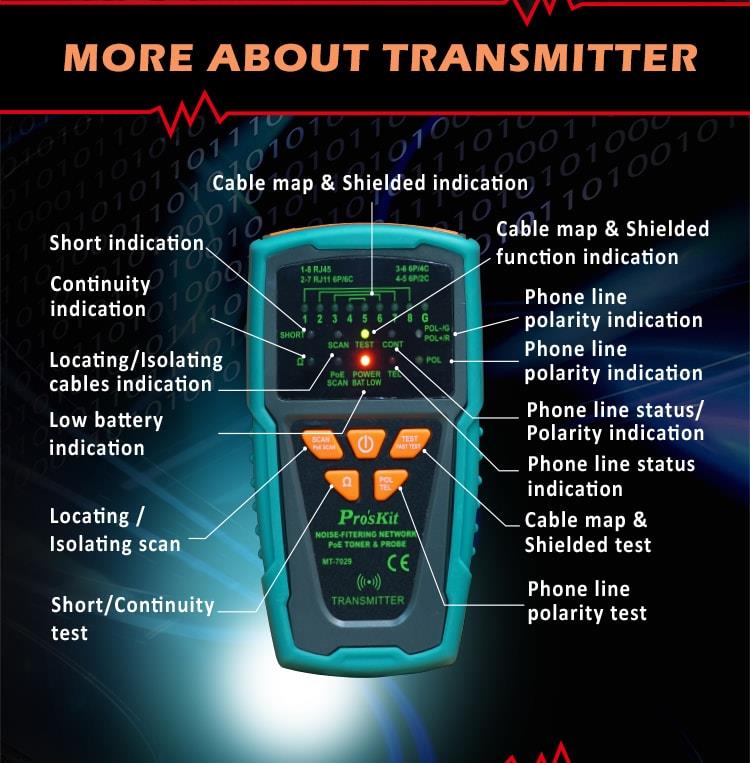

• Πέντε ειδικά κουμπιά λειτουργιών στον πομπό (POWER, SCAN/PoE SCAN, TEST/FAST TEST, Ω, POL/TEL) διατηρούν κάθε λειτουργία δοκιμής άμεσα προσβάσιμη

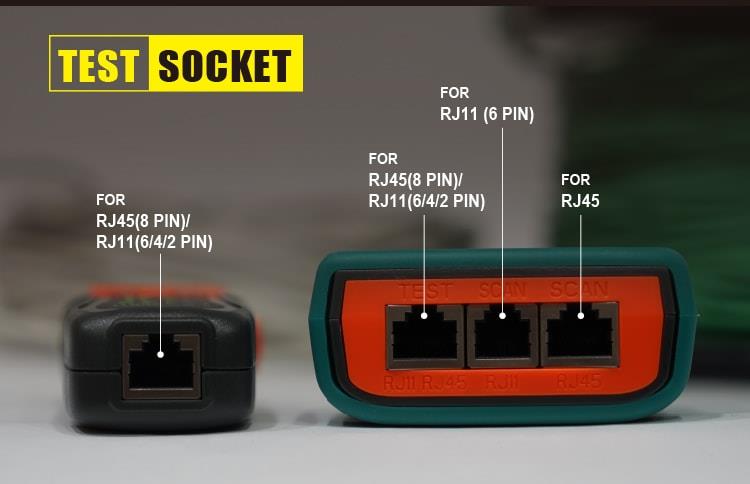

• Ξεχωριστές υποδοχές RJ45 SCAN και RJ11 SCAN επιτρέπουν τον εντοπισμό μεμονωμένων ζευγών και για τους δύο τύπους καλωδίων χωρίς αλλαγή προσαρμογέων
• Η υποδοχή ακουστικών σάς επιτρέπει να ακούτε τον τόνο σε θορυβώδεις αίθουσες rack χωρίς να ενοχλείτε τους γύρω σας

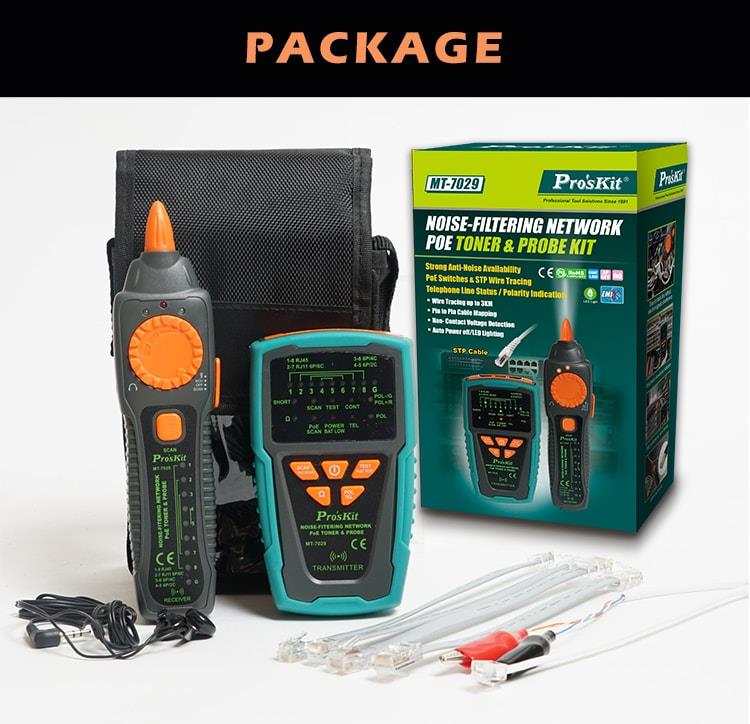

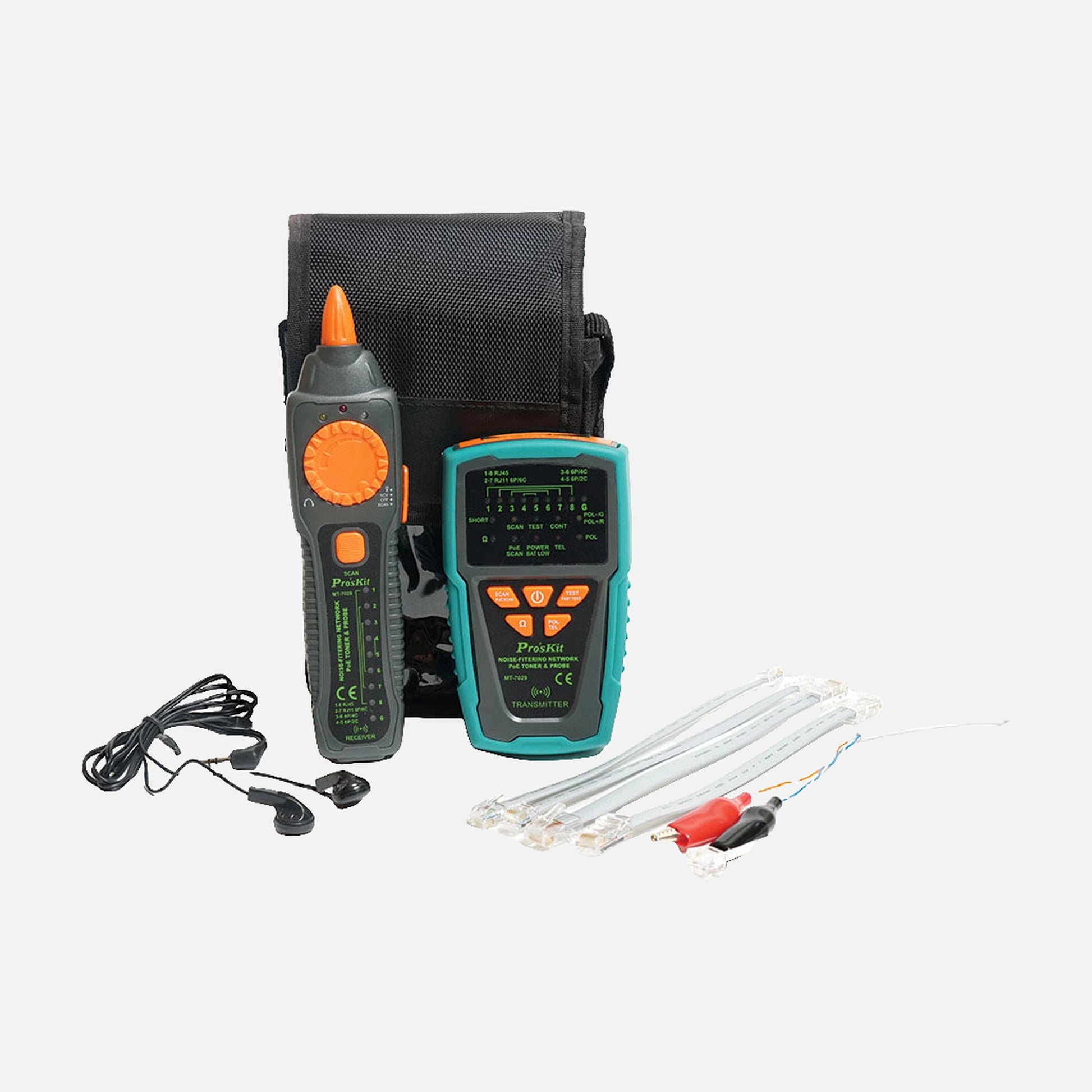

• Το κιτ αποστέλλεται με patch καλώδιο RJ45, patch καλώδιο RJ11/12, καλώδιο δοκιμής με κροκοδειλάκια, ακουστικά και θήκη — ό,τι χρειάζεται για πλήρη δοκιμή εγκατάστασης
