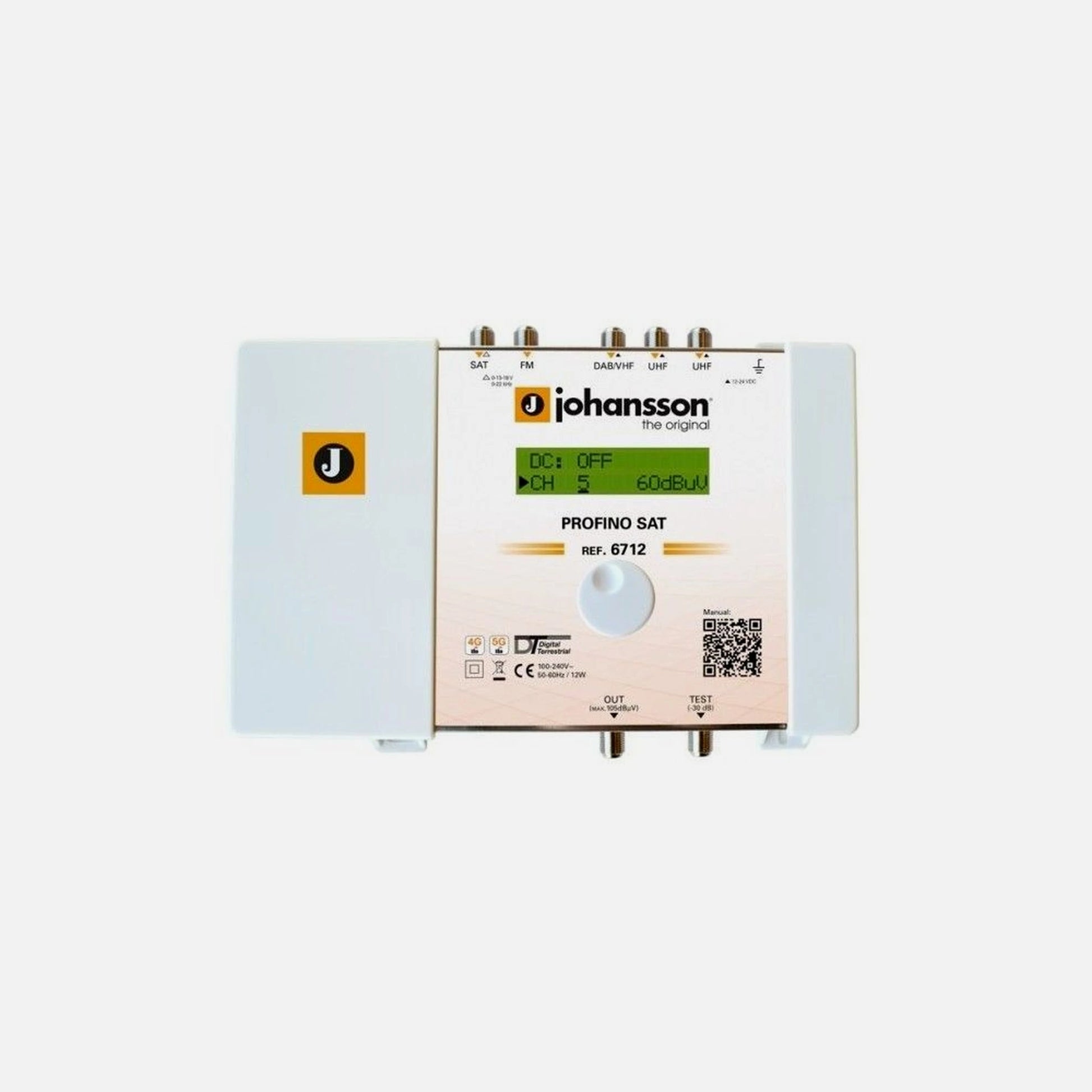

Ο Johansson 6712 Profino Revolution SAT είναι light-version ψηφιακός προγραμματιζόμενος ενισχυτής φίλτρων και συνδυαστής σήματος για εγκαταστάσεις κεφαλής κεραίας. Δέχεται πέντε εισόδους ταυτόχρονα — μία δορυφορική (950–2400 MHz), μία FM (88–108 MHz), μία DAB/VHF (174–240 MHz) και δύο UHF (470–862 MHz) — και επεξεργάζεται έως 20 επίγεια και δορυφορικά κανάλια. Η επιλεκτικότητα παρακείμενου καναλιού είναι 50 dB, από τα ευκρινέστερα φίλτρα στην αγορά. Η μετατροπή καναλιών δεν είναι διαθέσιμη σε αυτό το μοντέλο.

Κάθε επιμέρους multiplex λαμβάνει AGC σε πραγματικό χρόνο, οπότε τα επίπεδα εξόδου σταθεροποιούνται αυτόματα ανεξαρτήτως διακυμάνσεων εισόδου. Το Flex matrix επιτρέπει ελεύθερη ανάθεση φίλτρων από οποιαδήποτε είσοδο στην έξοδο. Κατασκευασμένο στην Ευρώπη. Αυτόματη προστασία LTE με επιλογή αποκοπής στα 694 MHz, 790 MHz ή OFF. Θύρα δοκιμής –30 dB για παρακολούθηση επιπέδων. Τηλεπαροχή 12 V ή 24 V στις εισόδους VHF/UHF.

Κύρια Χαρακτηριστικά

• 5 είσοδοι: 1 SAT + 1 FM + 1 DAB/VHF + 2 UHF
• Επεξεργάζεται έως 20 κανάλια (επίγεια και δορυφορικά)
• Επιλεκτικότητα παρακείμενου καναλιού: 50 dB — από τα ευκρινέστερα φίλτρα στην αγορά
• Μετατροπή καναλιών: δεν είναι διαθέσιμη σε αυτό το μοντέλο
• AGC σε πραγματικό χρόνο σε όλα τα επιμέρους multiplexes
• Flex matrix: πλήρης ευελιξία ανάθεσης φίλτρων από οποιαδήποτε είσοδο στην έξοδο
• Αυτόματη προστασία LTE: επιλογή 694 MHz, 790 MHz ή OFF
• 1 κύρια έξοδος (SAT-FM-DAB-VHF-UHF) + 1 θύρα δοκιμής (–30 dB)
• Τηλεπαροχή στις εισόδους VHF/UHF: 12 V ή 24 V (100 mA σύνολο για τις 3 εισόδους)
• ESD προστασία σε όλες τις εισόδους
• Κατασκευασμένο στην Ευρώπη

Οφέλη Προϊόντος

• Επιλεκτικότητα 50 dB παρακείμενου καναλιού καταστέλλει τις παρεμβολές, επιτρέποντας χρήση παρακείμενων συχνοτήτων που ασθενέστερα φίλτρα δεν μπορούν να διαχωρίσουν
• Το AGC σε πραγματικό χρόνο διατηρεί τα επίπεδα εξόδου σταθερά αυτόματα, εξαλείφοντας επανεκτιμήσεις μετά από εποχιακές αλλαγές σήματος
• Το Flex matrix απλοποιεί την ανακατανομή καναλιών από οποιαδήποτε είσοδο στην έξοδο χωρίς επαναλωδίωση
• Η προστασία LTE σε τρία επιλέξιμα σημεία (694/790 MHz ή OFF) προσαρμόζεται σε τοπικές αλλαγές φάσματος χωρίς αλλαγή εξοπλισμού
• Η θύρα δοκιμής –30 dB επιτρέπει παρακολούθηση επιπέδων κατά την εγκατάσταση χωρίς διακοπή της κύριας εξόδου

Τεχνικές Προδιαγραφές

• Μοντέλο: Johansson 6712 Profino Revolution SAT
• Είσοδοι: 1 SAT + 1 FM + 1 DAB/VHF + 2 UHF
• Έξοδοι: 1 κύρια (SAT-FM-DAB-VHF-UHF) + 1 θύρα δοκιμής (–30 dB)
• Εύρος συχνοτήτων (MHz): SAT: 950–2400; FM: 88–108; VHF: 174–240; UHF: 470–862
• Προστασία LTE (MHz): Αυτόματη επιλογή: 694, 790 ή OFF
• Επίπεδο εισόδου (dBµV): SAT: 40–95; FM: 37–77; VHF: 45–109; UHF: 45–109
• Ισχύς εξόδου SAT (–35 dBc/IM3, 2 φορείς) (dBµV): 119
• Ισχύς εξόδου FM (60 dB/IM3) (dBµV): 113
• Ισχύς εξόδου VHF/UHF (60 dB/IM3) (dBµV): 115
• Ισχύς εξόδου VHF/UHF με 1 MUX (dBµV): 105
• Ισχύς εξόδου VHF/UHF με 6 MUX (dBµV): 105
• Μετατροπή καναλιών: Όχι
• Απολαβή (dB): SAT: 40; FM: 35; VHF: >60; UHF: >60
• Ρύθμιση απολαβής: SAT: 20 dB; FM: 20 dB; VHF/UHF: Channel AGC
• Στάθμη θορύβου (dB): SAT: 8
• Γενικός εξασθενητής (dB): 20
• Ρύθμιση κλίσης (dB): SAT: 12; VHF/UHF: 9
• Επιλεκτικότητα (dB/1 MHz): SAT: 40 (@862 MHz); VHF/UHF: 35
• Απώλεια επιστροφής (dB): 10
• Έξοδος MER (dB): VHF: 35; UHF: 35
• ESD προστασία: Όλες οι είσοδοι
• Τηλεπαροχή DC (είσοδοι VHF/UHF): 12 V ή 24 V, 100 mA σύνολο για τις 3 εισόδους
• DC στη SAT είσοδο: 13 V/18 V/Bypass· 0/22 kHz επιλογή με SWb 300
• SD θύρα: Όχι
• Θερμοκρασία λειτουργίας (°C): –5 έως +50
• Τροφοδοσία (V): 100–240
• Κατανάλωση ισχύος (W): 12
• Διαστάσεις (mm): 217 × 165 × 59
• Βάρος (kg): 0,8
• Περιεχόμενα συσκευασίας: 1 x Johansson 6712 Profino Revolution SAT, 1 x καλώδιο τροφοδοσίας, 1 x οδηγίες χρήσης

Γιατί θα σου αρέσει

• Η ένδειξη επιπέδου εισόδου στην οθόνη εξαλείφει την ανάγκη για χωριστό μετρητή ισχύος πεδίου κατά την εγκατάσταση
• Μία μονάδα διαχειρίζεται δορυφόρο, FM, DAB, VHF και UHF — μειώνοντας τον αριθμό εξαρτημάτων στο ντουλάπι κεφαλής
• Κατασκευασμένο στην Ευρώπη, το Profino Revolution είναι σχεδιασμένο για παγκόσμια εφαρμογή και συνοδεύεται από πλήρη τεκμηρίωση εγκατάστασης
• Το αυτόματο LTE φίλτρο εξασφαλίζει ότι ο ενισχυτής είναι έτοιμος για αλλαγές φάσματος χωρίς επέμβαση στο πεδίο
