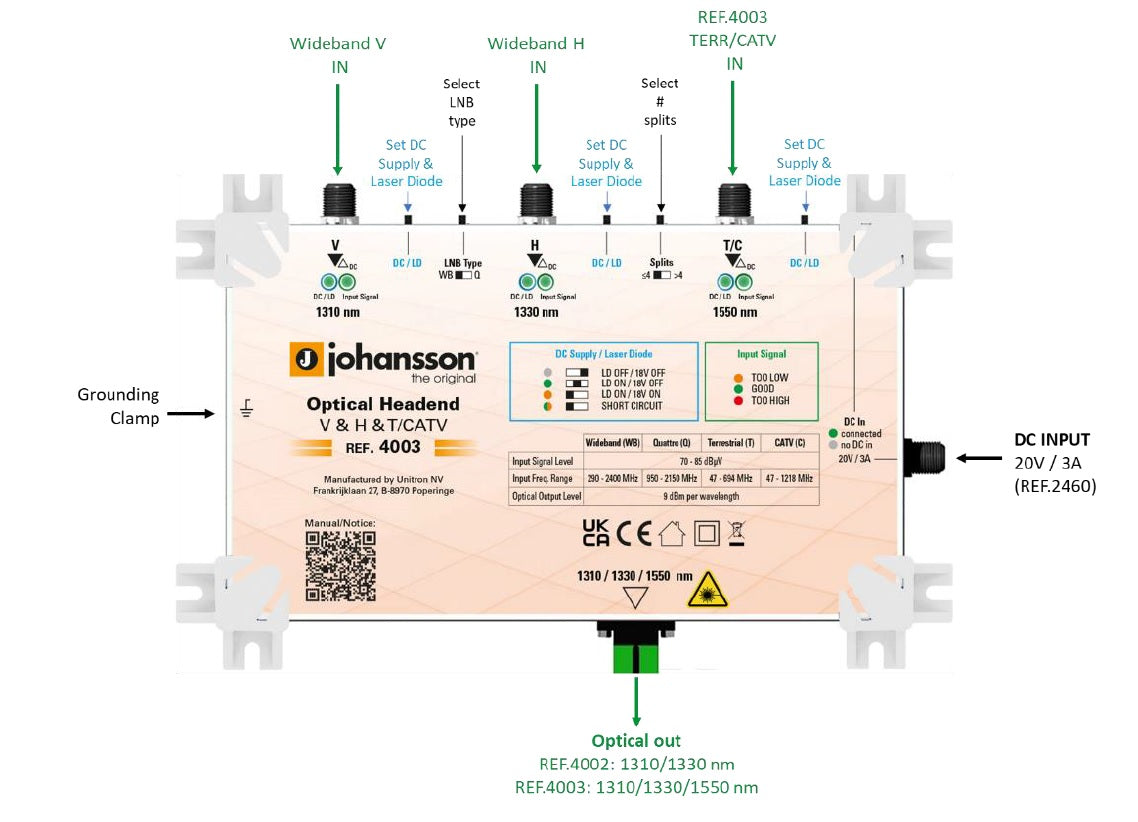

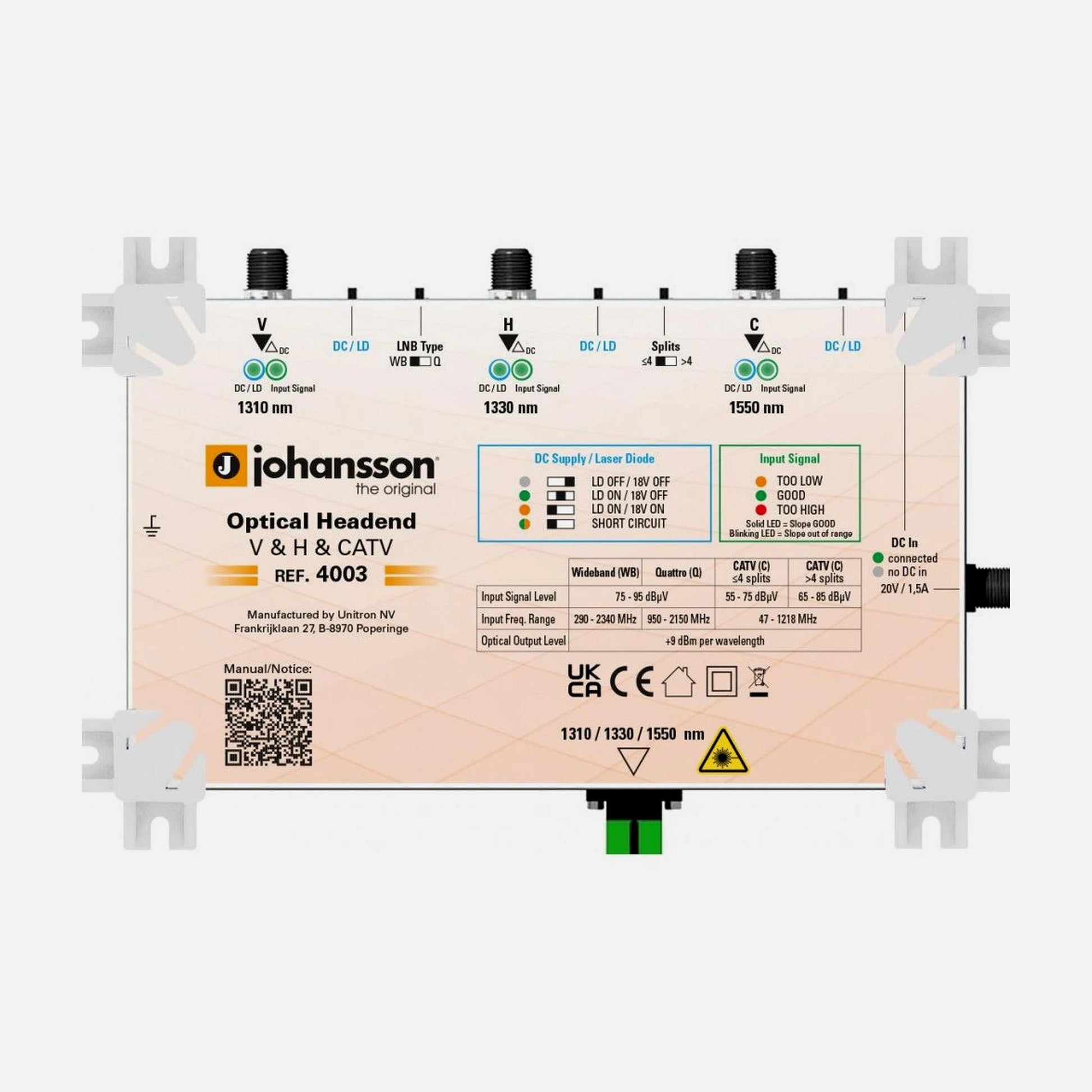

Ο Johansson 4003 είναι ένας plug-and-play οπτικός πομπός headend που δέχεται δύο εισόδους RF δορυφόρου Wideband ή Quattro και μία είσοδο CATV, και τις μετατρέπει σε μία οπτική έξοδο που φέρει ταυτόχρονα τρία μήκη κύματος (1310 nm, 1330 nm και 1550 nm). Αυτό επιτρέπει τη διανομή δορυφορικών σημάτων και CATV μέσω μιας μόνο οπτικής ίνας σε πολλαπλούς οπτικούς δέκτες.

Ο ενσωματωμένος Automatic Gain Control (AGC, 15 dB) και ο Automatic Slope Control (ASC, 10 dB) ρυθμίζουν συνεχώς την έξοδο για να διατηρείται βέλτιστη ποιότητα σήματος ανεξάρτητα από μεταβολές στο επίπεδο εισόδου. Ο πομπός είναι συμβατός με οπτικά δίκτυα από μικρής κλίμακας (έως 64 splits) έως μεγάλης κλίμακας (περισσότερα από 2000 splits).

Κύρια Χαρακτηριστικά

• Είσοδοι RF: 2 x Δορυφόρος F-τύπου (Wideband ή Quattro) και 1 x CATV F-τύπου
• Εύρος συχνοτήτων SAT: 290–2340 MHz (Wideband) / 950–2150 MHz (Quattro)
• Εύρος συχνοτήτων CATV: 47–1218 MHz
• 1 οπτική έξοδος (SC/APC) με τρία ταυτόχρονα μήκη κύματος: 1310, 1330 και 1550 nm
• Οπτική ισχύς εξόδου: 9 dBm ανά μήκος κύματος
• Automatic Gain Control (AGC): εύρος 15 dB
• Automatic Slope Control (ASC): εύρος 10 dB
• Τροφοδοσία DC SAT: 18 V / 400 mA· τροφοδοσία DC CATV: 12 V / 200 mA
• Είσοδος DC: 20 V / 1.5 A μέσω υποδοχέα F-τύπου (απαιτεί εξωτερικό τροφοδοτικό 20 V / 3 A, κωδ. 2460, δεν περιλαμβάνεται)

Οφέλη Προϊόντος

• Τρία μήκη κύματος σε μία ίνα επιτρέπουν τη μεταφορά ξεχωριστών σημάτων SAT και CATV στους οπτικούς δέκτες χωρίς επιπλέον πολυπλέκτες
• Το AGC αντισταθμίζει μεταβολές επιπέδου εισόδου έως 15 dB, εξασφαλίζοντας σταθερή οπτική έξοδο χωρίς χειροκίνητη ρύθμιση
• Το ASC διορθώνει την κλίση συχνότητας του σήματος εισόδου για πιο επίπεδη έξοδο σε όλο το εύρος ζώνης
• Ο σχεδιασμός plug-and-play ελαχιστοποιεί τον χρόνο εγκατάστασης — δεν απαιτείται πολύπλοκη ρύθμιση ή βαθμονόμηση
• Η επεκτάσιμη αρχιτεκτονική υποστηρίζει από μικρά κτήρια κατοικιών έως μεγάλες εγκαταστάσεις MDU με περισσότερα από 2000 οπτικά splits

Τεχνικές Προδιαγραφές

• Μοντέλο: Johansson 4003
• Είσοδοι RF (F-τύπου): 2 x Δορυφόρος (Wideband / Quattro), 1 x CATV
• Συχνότητα Εισόδου SAT: 290–2340 MHz (Wideband) / 950–2150 MHz (Quattro)
• Συχνότητα Εισόδου CATV: 47–1218 MHz
• Οπτικές Έξοδοι (SC/APC): 1
• Οπτικά Μήκη Κύματος: 1310, 1330 και 1550 nm
• Οπτική Ισχύς Εξόδου: 9 dBm (ανά μήκος κύματος)
• Ελάχιστο Επίπεδο Εισόδου SAT: 75–95 dBµV
• Ελάχιστο Επίπεδο Εισόδου CATV: 55–75 dBµV (CATV ≤4 splits) / 65–85 dBµV (CATV >4 splits)
• Τροφοδοσία DC SAT: 18 V / 400 mA
• Τροφοδοσία DC CATV: 12 V / 200 mA
• Automatic Gain Control (AGC): 15 dB
• Automatic Slope Control (ASC): 10 dB
• Κατανάλωση Ισχύος: Μέγ. 30 W
• Είσοδος DC: 20 V / 1.5 A (F-τύπου)
• Προτεινόμενο Τροφοδοτικό: 20 V / 3 A (κωδ. 2460 — δεν περιλαμβάνεται)
• Θερμοκρασία Λειτουργίας: -10 έως +50 °C
• Διαστάσεις: 221 x 141 x 50 mm
• Βάρος: 0.8 kg

Γιατί θα σου αρέσει

• Το AGC και το ASC λειτουργούν αυτόματα — μετά την εγκατάσταση, ο πομπός αυτορυθμίζεται για τη διατήρηση της ποιότητας εξόδου χωρίς χειροκίνητη παρέμβαση
• Μία μόνο οπτική ίνα από το headend αντικαθιστά πολλαπλά ομοαξονικά καλώδια, μειώνοντας την πολυπλοκότητα και το κόστος εγκατάστασης
• Η οπτική έξοδος SC/APC είναι συμβατή με ολόκληρη τη σειρά οπτικών δεκτών και διαχωριστών Johansson
• Κλιμακώνεται από μικρά κτήρια κατοικιών έως μεγάλα δίκτυα φιλοξενίας ή MDU (πολυκατοικίες) με τον ίδιο εξοπλισμό
