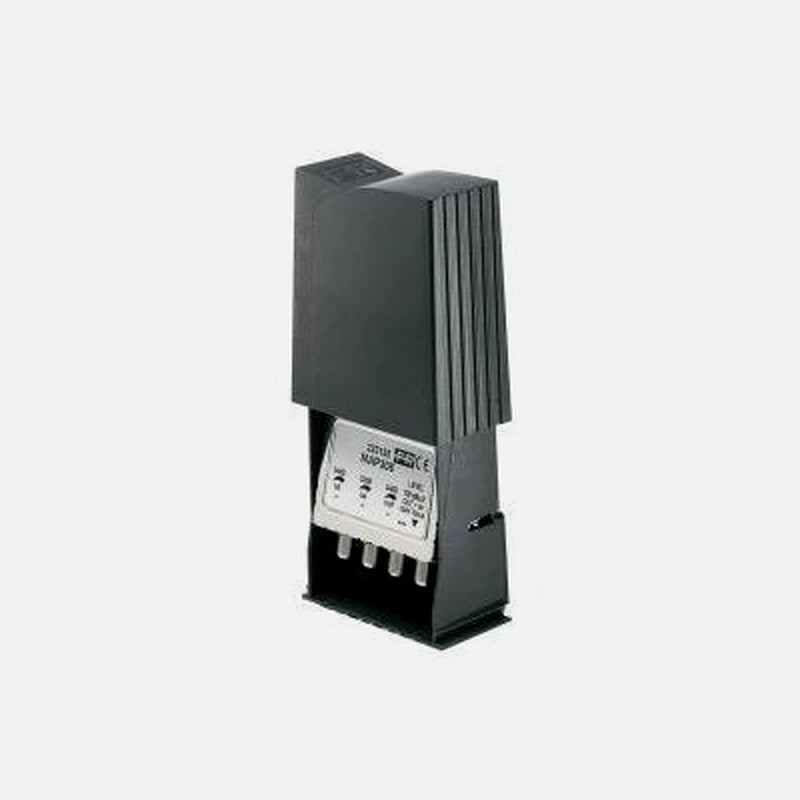

Ο Fracarro MAP313 είναι ένας ενισχυτής ιστού τριών εισόδων με πλήρως θωρακισμένο μεταλλικό πλαίσιο και θηλυκά βύσματα F. Ενισχύει και αναμιγνύει σήματα από ξεχωριστές κεραίες VHF και UHF, ιδανικός για μικρές και μεσαίες εγκαταστάσεις επίγειας τηλεόρασης όπου κεραίες διαφορετικών ζωνών τοποθετούνται στον ίδιο ιστό.

Το καινοτόμο πλαστικό σύστημα στέγασης κλειδώνει το κάλυμμα και επιτρέπει την περιστροφή της θήκης για εύκολη ευθυγράμμιση κατά την εγκατάσταση. Ρυθμιζόμενος πλαστικός ιμάντας επιτρέπει τοποθέτηση σε ιστό διαμέτρου έως 60 mm. Απαιτείται εξωτερικό τροφοδοτικό (PSU412 δεν συμπεριλαμβάνεται).

Κύρια Χαρακτηριστικά

• Τρεις είσοδοι: 1 × VHF (47–230 MHz) και 2 × UHF (470–862 MHz)
• Απολαβή VHF εισόδου: 24 dB· απολαβή UHF εισόδου: 30 dB (κάθε είσοδος UHF)
• Ρύθμιση απολαβής: 15 dB σε όλες τις εισόδους
• Χαμηλό επίπεδο θορύβου: 5 dB (VHF), 8 dB (UHF)
• Μέγιστο επίπεδο εξόδου: 108 dBμV (IM3 -60 dBc, 3 τόνοι)· 115 dBμV (IM3 -35 dBc, 2 τόνοι, μόνο DTT)
• Η ζώνη FM στην είσοδο VHF μπορεί να φιλτραριστεί μέσω jumper
• Πλήρως θωρακισμένο μεταλλικό πλαίσιο με θηλυκά βύσματα F
• Ρυθμιζόμενος πλαστικός ιμάντας για ανάρτηση σε ιστό έως Ø 60 mm
• Τάση τροφοδοσίας: 12 V· κατανάλωση ρεύματος: 80 mA

Οφέλη Προϊόντος

• Ο συνδυασμός VHF και UHF στον ιστό μειώνει τις διαδρομές καλωδίων και αποφεύγει απώλειες σήματος από παθητικούς διαχωριστές
• Η ρύθμιση απολαβής 15 dB σε κάθε είσοδο επιτρέπει ακριβή ρύθμιση για εγκαταστάσεις με ανισόρροπα επίπεδα σήματος
• Το φίλτρο FM με jumper αποτρέπει την υπερφόρτωση του σταδίου VHF σε περιοχές με έντονο FM σήμα
• Η πλήρης θωράκιση ελαχιστοποιεί τις παρεμβολές από κοντινά σήματα κινητής ή LTE
• Η περιστρεφόμενη θήκη και ο ιμάντας ανάρτησης διευκολύνουν την εγκατάσταση μόνο από ένα άτομο

Τεχνικές Προδιαγραφές

• Είσοδοι: 3 (1 × VHF, 2 × UHF)
• Έξοδοι: 1
• Εύρος ζώνης VHF: 47–230 MHz (ζώνη FM φιλτράρεται μέσω jumper)
• Απολαβή VHF: 24 dB
• Ρύθμιση απολαβής VHF: 15 dB
• Στάθμη θορύβου VHF: 5 dB
• Μέγιστο επίπεδο εξόδου VHF (IM3 -60 dBc, 3 τόνοι): 108 dBμV
• Μέγιστο επίπεδο εξόδου VHF (IM3 -35 dBc, 2 τόνοι, DTT): 115 dBμV
• Εύρος ζώνης UHF (είσοδοι 2 και 3): 470–862 MHz
• Απολαβή UHF (κάθε είσοδος): 30 dB
• Ρύθμιση απολαβής UHF: 15 dB
• Στάθμη θορύβου UHF: 8 dB
• Μέγιστο επίπεδο εξόδου UHF (IM3 -60 dBc, 3 τόνοι): 108 dBμV
• Μέγιστο επίπεδο εξόδου UHF (IM3 -35 dBc, 2 τόνοι, DTT): 115 dBμV
• Τάση τροφοδοσίας: 12 V
• Κατανάλωση ρεύματος: 80 mA
• Τύπος βύσματος: F θηλυκό
• Διάμετρος ιστού: Έως Ø 60 mm (ρυθμιζόμενος πλαστικός ιμάντας)
• Περιεχόμενα συσκευασίας: 1 × MAP313, 1 × πλαστικός ιμάντας, 1 × οδηγίες χρήσης
• Σημείωση: Τροφοδοτικό PSU412 δεν συμπεριλαμβάνεται

Γιατί θα σου αρέσει

• Η τοποθέτηση του ενισχυτή κατευθείαν στον ιστό μεγιστοποιεί την ποιότητα σήματος πριν τη μεταφορά μέσω καλωδίου
• Η περιστρεφόμενη θήκη και ο ιμάντας δεν απαιτούν ειδικά εργαλεία ή βάσεις για εγκατάσταση σε ιστό
• Η απολαβή UHF 30 dB με χαμηλή στάθμη θορύβου είναι ιδανική για περιοχές με αδύναμο επίγειο ψηφιακό σήμα
• Το φίλτρο FM με jumper σάς γλιτώνει από ξεχωριστό FM trap στη διαδρομή σήματος
