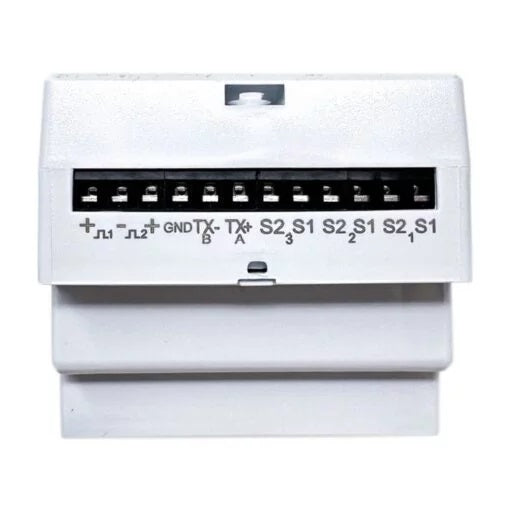

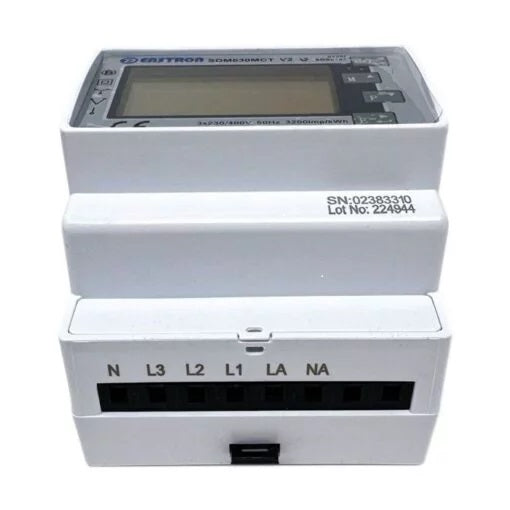

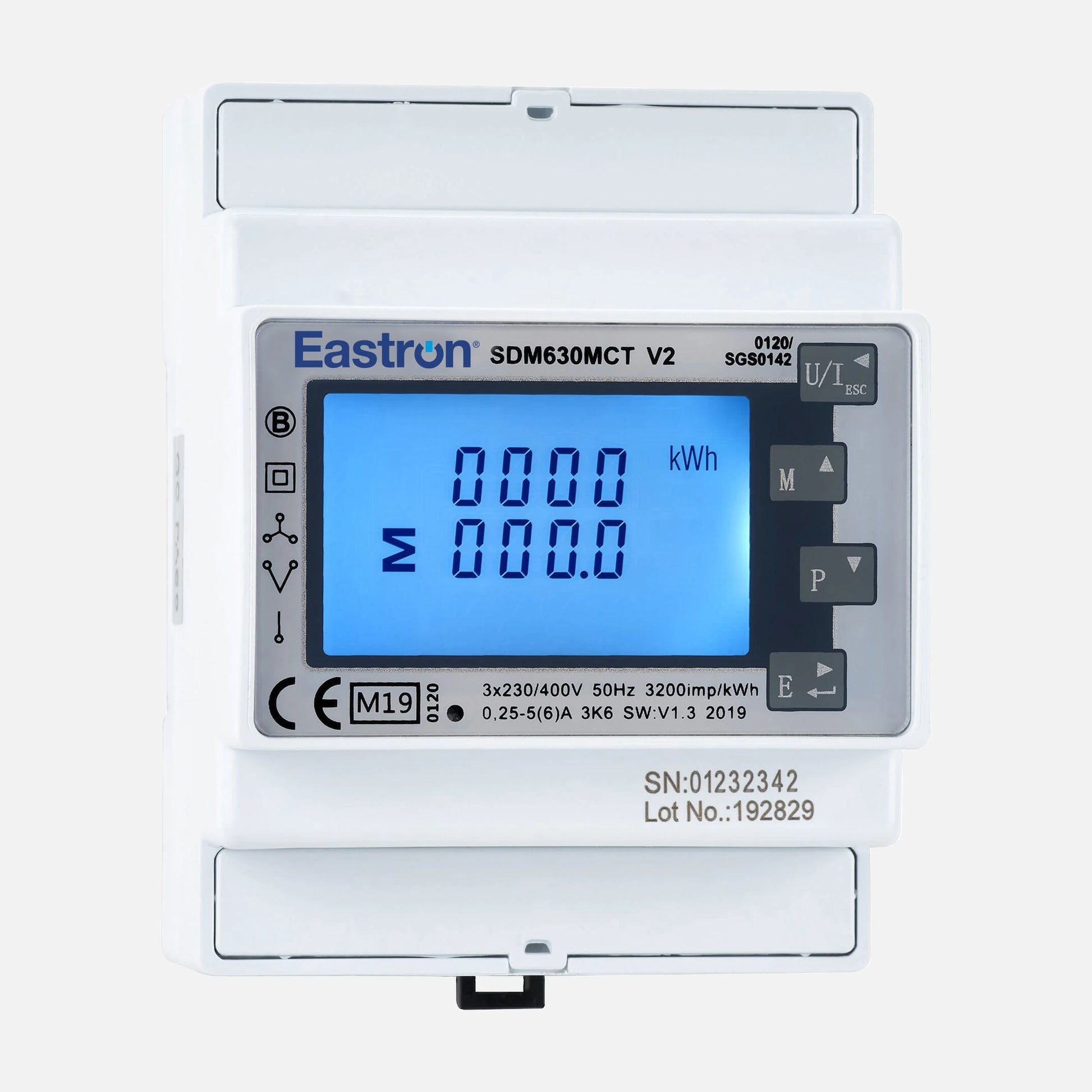

Ο Eastron SDM630MCT MODBUS MID V2 είναι υψηλής ακρίβειας τριφασικός μετρητής ενέργειας πολλαπλών λειτουργιών, συμβατός με μονοφασικά και τριφασικά δίκτυα. Διαθέτει μπλε οθόνη με οπίσθιο φωτισμό που εμφανίζει 16 παραμέτρους, συμπεριλαμβανομένης αρνητικής ένδειξης ισχύος για εντοπισμό αντεστραμμένου CT. Ενσωματωμένο RS485 Modbus RTU και παλμικές έξοδοι εξασφαλίζουν πλήρη συμβατότητα με BMS και πλατφόρμες απομακρυσμένης παρακολούθησης.

Η μονάδα αποστέλλεται με τρεις μετασχηματιστές ρεύματος ESCT-T24 250/5A διαχωριζόμενου πυρήνα. Ο σχεδιασμός τους επιτρέπει μέτρηση ρεύματος μέσω μαγνητικής επαγωγής χωρίς αποσύνδεση αγωγού, εξασφαλίζοντας γρήγορη και ασφαλή εγκατάσταση. Εσωτερική αντίσταση φορτίου ακριβείας παρέχει ασφαλή έξοδο χαμηλής τάσης. Τοποθέτηση σε ράγα DIN τεσσάρων θέσεων.

Κύρια Χαρακτηριστικά

• Πιστοποίηση MID (εξαιρείται η παραλλαγή SDM630MCT-MOD-MV)· εγγεγραμμένο στο UL
• Ακρίβεια Class 0,5 σε όλες τις μετρημένες παραμέτρους
• 16 μετρημένες παράμετροι συμπεριλαμβανομένης αρμονικής παραμόρφωσης τάσης και ρεύματος και αρνητικής ισχύος
• Συμβατό με μονοφασικά και τριφασικά δίκτυα
• Τοποθέτηση σε ράγα DIN, 4 θέσεις
• Ενσωματωμένο RS485 Modbus RTU και παλμικές έξοδοι· προαιρετική διεπαφή M-bus
• Μπλε οθόνη με οπίσθιο φωτισμό για υψηλή ορατότητα

Οφέλη Προϊόντος

• Ακρίβεια Class 0,5 ικανοποιεί απαιτήσεις εμπορικής μέτρησης και τιμολόγησης
• Μετασχηματιστές διαχωριζόμενου πυρήνα επιτρέπουν εγκατάσταση χωρίς αποσύνδεση ζωντανών αγωγών
• Αρνητική ένδειξη ισχύος εντοπίζει αντεστραμμένο CT ή λανθασμένη σύνδεση άμεσα
• RS485 Modbus RTU ενσωματώνεται με BMS και SCADA για κεντρική παρακολούθηση ενέργειας
• Πιστοποίηση MID και εγγραφή UL καλύπτουν απαιτήσεις αγορών ΕΕ και ΗΠΑ

Τεχνικές Προδιαγραφές

• Μοντέλο: Eastron SDM630MCT MODBUS MID V2
• Φάσεις: Τριφασικό (επίσης συμβατό μονοφασικό)
• Μέγιστο Ρεύμα: 100A μέσω εξωτερικών CT
• Ακρίβεια: Class 0,5
• Εμφανιζόμενες Παράμετροι: 16 (V, A, U%THD, I%THD, Hz, PF, MD A, MD kW, kW, kVAr, kVA, Εισαγωγή/Εξαγωγή/Σύνολο kWh, Εισαγωγή/Εξαγωγή/Σύνολο kVArh)
• Επικοινωνία: RS485 Modbus RTU· προαιρετικό M-bus
• Τοποθέτηση: Ράγα DIN, 4 θέσεις
• Πιστοποιήσεις: MID EN50470-1 & EN50470-3 Κατηγορία B· EMC EN61326-1 & EN61326-2-3· LVD EN61010-1 & EN61010-2-3· Εγγεγραμμένο UL· IEC/EN62052-11:2003 Κλάση 0,5s
• Συμπεριλαμβανόμενοι CT: 3× ESCT-T24 διαχωριζόμενου πυρήνα, 250/5A

Γιατί θα σου αρέσει

• Μετασχηματιστές διαχωριζόμενου πυρήνα — χωρίς αποσύνδεση αγωγού κατά την εγκατάσταση
• 16 παράμετροι καλύπτουν ποιότητα ισχύος και ενεργειακά δεδομένα σε μία συσκευή
• Class 0,5 και πιστοποίηση MID ικανοποιούν εμπορικές ανάγκες ελέγχου και τιμολόγησης ενέργειας
• Η συσκευασία περιλαμβάνει: 1× Eastron SDM630MCT MODBUS MID V2, 1× οδηγίες χρήσης αγγλικά, 3× ESCT-T24 250/5A μετασχηματιστές ρεύματος διαχωριζόμενου πυρήνα
