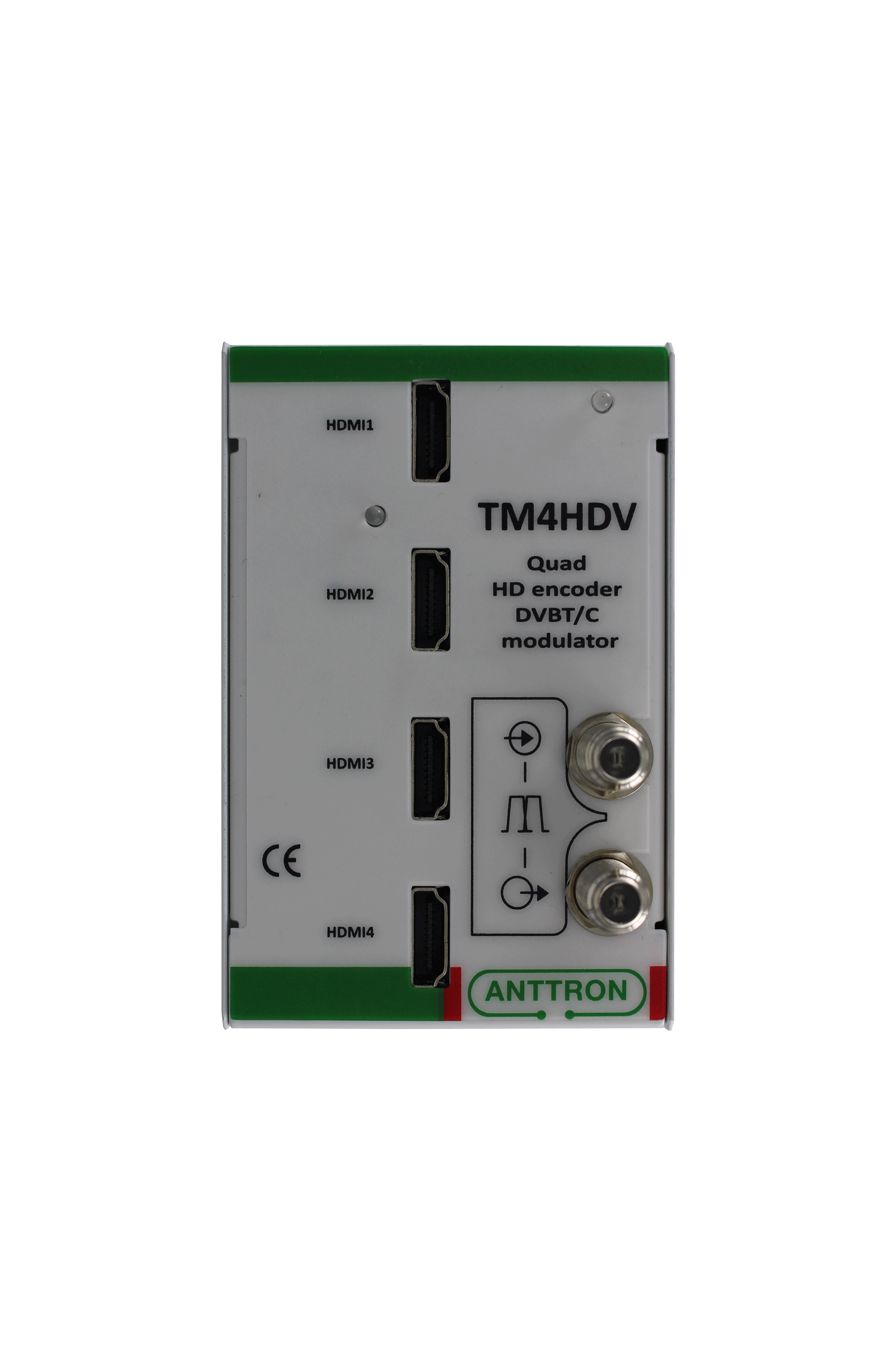

Ο Anttron TM4HDV είναι HDMI-σε-DVB modulator που δέχεται τέσσερις εισόδους HDMI — έως 1080p η κάθε μία — και τις συμπιέζει με κωδικοποίηση βίντεο H.264 και κωδικοποίηση ήχου AAC-LC ή MPEG1-L2. Οι τέσσερις κωδικοποιημένες υπηρεσίες είναι διαθέσιμες στην RF έξοδο σε δύο γειτονικά κανάλια DVB-T ή, μετά από επαναδιαμόρφωση, σε μορφή DVB-C. Αυτό επιτρέπει τη διανομή περιεχομένου HDMI όπως set-top boxes IPTV, κάμερες ή media players σε οποιαδήποτε συνδεδεμένη τηλεόραση μέσω ομοαξονικού RF δικτύου.

Η διαμόρφωση γίνεται μέσω του λογισμικού DTVIface, που ελέγχει όλες τις παραμέτρους DVB πίνακα, συμπεριλαμβανομένων ονομάτων προγράμματος, SID, LCN, TSID, ONID, NID και EIT. Η μονάδα τροφοδοτείται μέσω σύνδεσμου DC 2,1 mm +5 V και καταναλώνει 15 W.

Κύρια Χαρακτηριστικά

• 4 × είσοδοι HDMI που δέχονται αναλύσεις από 720p έως 1080p
• Συμπίεση βίντεο H.264 σε bitrate 5–15 Mb/s ανά είσοδο
• Κωδικοποίηση ήχου: AAC-LC ή MPEG1-L2 σε ρυθμό συμβόλων 128–384 Kb/s
• Έξοδος DVB-T σε 2 γειτονικά κανάλια: εύρος συχνοτήτων 170–230 MHz και 470–862 MHz, επίπεδο εξόδου >95 dBµV
• Έξοδος DVB-C σε 2 γειτονικά κανάλια: εύρος συχνοτήτων 50–862 MHz, επίπεδο εξόδου >95 dBµV (επαναδιαμόρφωση από DVB-T μέσω DTVIface)
• Πλήρης εισαγωγή DVB πίνακα: PAT, PMT, SDT, NIT, EIT
• Διαμόρφωση μέσω λογισμικού DTVIface μέσω USB

Οφέλη Προϊόντος

• Διανέμει πηγές HDMI μέσω υπάρχουσας ομοαξονικής RF υποδομής — χωρίς καλωδίωση HDMI σε κάθε σημείο τηλεόρασης
• Τέσσερις πηγές HDMI κωδικοποιούνται και πολυπλέκονται σε δύο RF κανάλια, μεγιστοποιώντας την αποδοτικότητα φάσματος
• Το λογισμικό DTVIface παρέχει πλήρη έλεγχο ονομάτων υπηρεσιών, LCN και μεταδεδομένων DVB για σωστή ενσωμάτωση στον οδηγό προγράμματος
• Εναλλαγή μεταξύ εξόδου DVB-T και DVB-C μέσω λογισμικού, χωρίς αλλαγές υλικού
• Κατάλληλο για οικιακές και εμπορικές εγκαταστάσεις όπως ξενοδοχεία, γραφεία και χώρους φιλοξενίας

Τεχνικές Προδιαγραφές

• Μοντέλο: TM4HDV
• Είσοδοι βίντεο: 4 × HDMI
• Αναλύσεις βίντεο: 720p – 1080p
• Συμπίεση βίντεο: H.264, bitrate 5–15 Mb/s
• Είσοδοι ήχου: HDMI
• Ρυθμός δειγματοληψίας ήχου: 32 kHz / 44,1 kHz / 48 kHz (μέσω HDMI)
• Συμπίεση ήχου: AAC-LC / MPEG1-L2, ρυθμός συμβόλων 128–384 Kb/s
• Εισαγωγή DVB πίνακα: PAT, PMT, SDT, NIT, EIT
• Συχνότητα DVB-T εξόδου: 170–230 MHz + 470–862 MHz
• Επίπεδο DVB-T εξόδου: >95 dBµV
• Σχηματισμός/FEC DVB-T: QPSK / 16QAM / 64QAM — FEC 1/2, 2/3, 3/4, 5/6, 7/8
• Guard interval DVB-T: 1/4, 1/8, 1/16, 1/32
• Λειτουργία DVB-T: 2K / 8K, MER 35 dB
• Συχνότητα DVB-C εξόδου: 50–862 MHz
• Επίπεδο DVB-C εξόδου: >95 dBµV
• Σχηματισμός DVB-C: 16, 32, 64, 128, 256 QAM (EN 300 429), ρυθμός συμβόλων 4,00–6,96 Msps
• Σύνδεσμος τροφοδοσίας: DC 2,1 mm, +5 V
• Κατανάλωση ισχύος: 15 W
• Περιεχόμενα συσκευασίας: 1 × Anttron TM4HDV, 1 × καλώδιο USB (σύνδεση με υπολογιστή), 1 × τροφοδοτικό, 1 × οδηγίες χρήσης

Γιατί θα σου αρέσει

• Μία μονάδα χειρίζεται τέσσερις πηγές HDMI ταυτόχρονα — χωρίς ανάγκη για πολλαπλούς ξεχωριστούς modulators
• Το περιεχόμενο εμφανίζεται σε οποιαδήποτε τηλεόραση συνδεδεμένη στο RF δίκτυο, ακόμα και σε σετ χωρίς HDMI εισόδους
• Η λειτουργία DVB-T ή DVB-C επιλέγεται αποκλειστικά μέσω λογισμικού — το υλικό δεν αλλάζει
• Ο πλήρης έλεγχος μεταδεδομένων DVB διασφαλίζει ότι τα κανάλια εμφανίζονται σωστά ονομασμένα με το σωστό LCN στον οδηγό προγράμματος
