Ο επαφέας CKDC2B12/P7 σειράς CKDC2 προορίζεται για κυκλώματα AC 50/60 Hz έως 690V και DC έως 440V. Σε χρήση AC3 στα 380V υποστηρίζει απομακρυσμένη εκκίνηση και συχνές κύκλους on/off κινητήρα έως 85A.

Ο επαφέας δέχεται βοηθητικές επαφές ή επαφές καθυστέρησης αέρα, υποστηρίζει ηλεκτρικές και πνευματικές μονάδες χρονισμού και αναστρέψιμους ακροδέκτες πηνίου. Σε συνδυασμό με θερμικό ρελέ υπερφόρτωσης σχηματίζει πλήρη ηλεκτρομαγνητικό εκκινητή κινητήρα.

Κύρια Χαρακτηριστικά

• Κύριες επαφές: 3NO + 1NO βοηθητική επαφή
• Τάση πηνίου: 230VAC 50/60Hz για απευθείας σύνδεση στο δίκτυο
• Δέχεται πρόσθετες βοηθητικές επαφές ή επαφές καθυστέρησης αέρα
• Συμβατός με ηλεκτρικές και πνευματικές μονάδες χρονισμού
• Αναστρέψιμοι ακροδέκτες πηνίου — κατεύθυνση ισχύος ή φορτίου

Οφέλη Προϊόντος

• Βαθμονόμηση 12A AC3 καλύπτει συχνούς κύκλους εκκίνησης/διακοπής κινητήρα χωρίς μείωση ισχύος
• Λειτουργεί σε AC (έως 690V) και DC (έως 440V) από μία μονάδα
• Σε συνδυασμό με θερμικό ρελέ παρέχει πλήρη προστασία ηλεκτρομαγνητικού εκκινητή
• Συμπαγής σχεδίαση ράγας με αρθρωτή επέκταση μέσω πρόσθετων επαφών
• Αναστρέψιμος ακροδέκτης πηνίου απλοποιεί την καλωδίωση σε περιορισμένα ηλεκτρικά πίνακα

Τεχνικές Προδιαγραφές

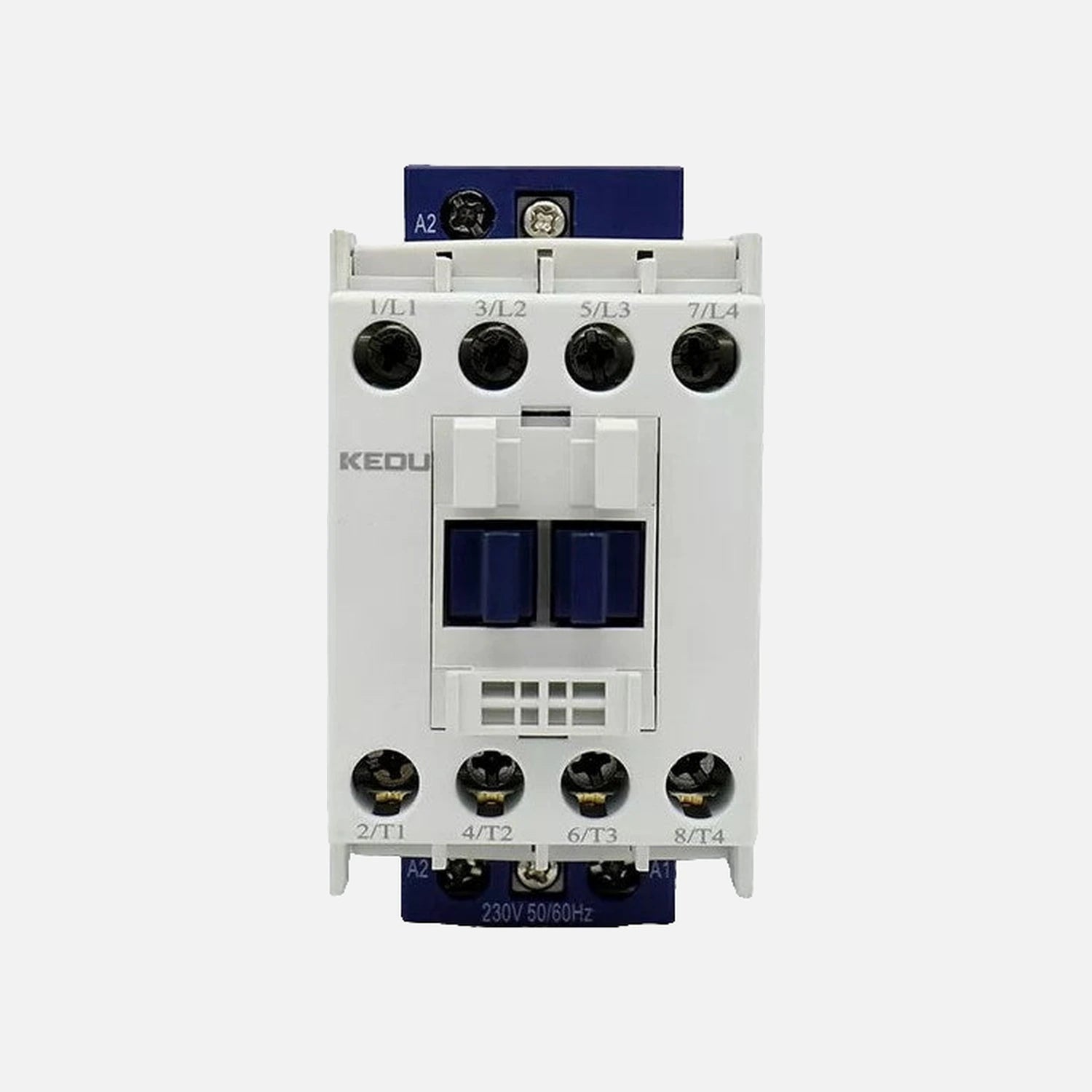

• Μοντέλο: CKDC2B12/P7
• Τύπος προϊόντος: Ρελέ ισχύος προστασίας κινητήρα (επαφέας)

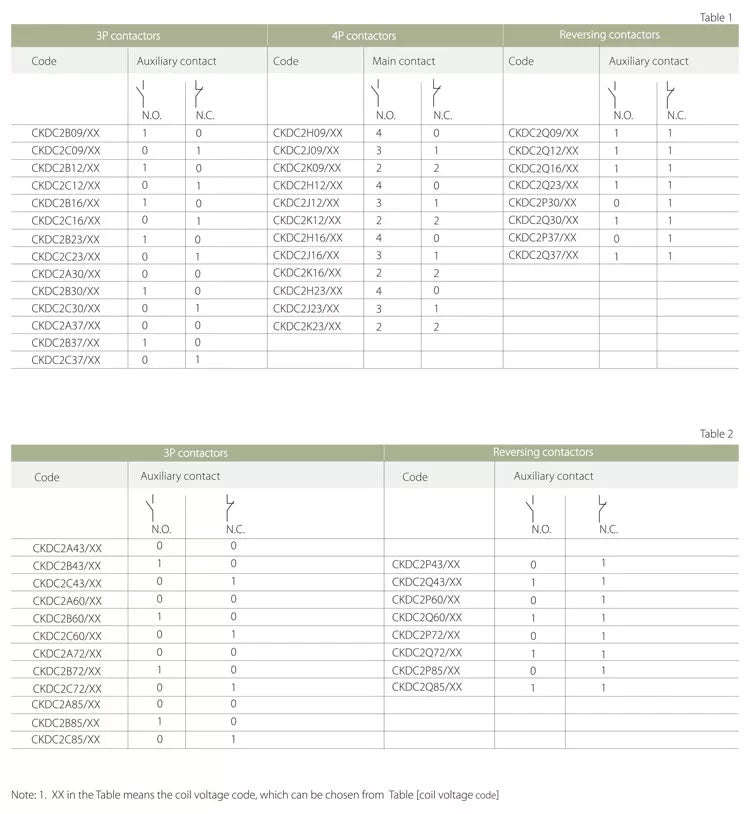

• Επαφές: 3NO + 1NO (βοηθητική επαφή)
• Ονομαστικό ρεύμα: 12A
• Κατηγορία χρήσης: AC3
• Τάση πηνίου: 230VAC 50/60Hz
• Εύρος τάσης AC: έως 690V AC (50/60Hz)
• Εύρος τάσης DC: έως 440V DC
• Διατομή καλωδίου: 1–10 mm² (ανάλογα με τον τύπο καλωδίου)
• Ροπή σύσφιξης: 1,5–2,5 Nm

Γιατί θα σου αρέσει

• Τάση πηνίου 230VAC ταιριάζει με την τυπική παροχή πίνακα — δεν απαιτείται χωριστός μετασχηματιστής ελέγχου
• Οι αρθρωτές πρόσθετες επαφές επεκτείνουν τη λειτουργικότητα χωρίς αντικατάσταση του σώματος
• Εύρος καλωδίου 1–10 mm² καλύπτει τόσο καλωδίωση ελέγχου όσο και ισχύος
• Η συσκευασία περιλαμβάνει 1× ρελέ επαφής CKDC2B12/P7
