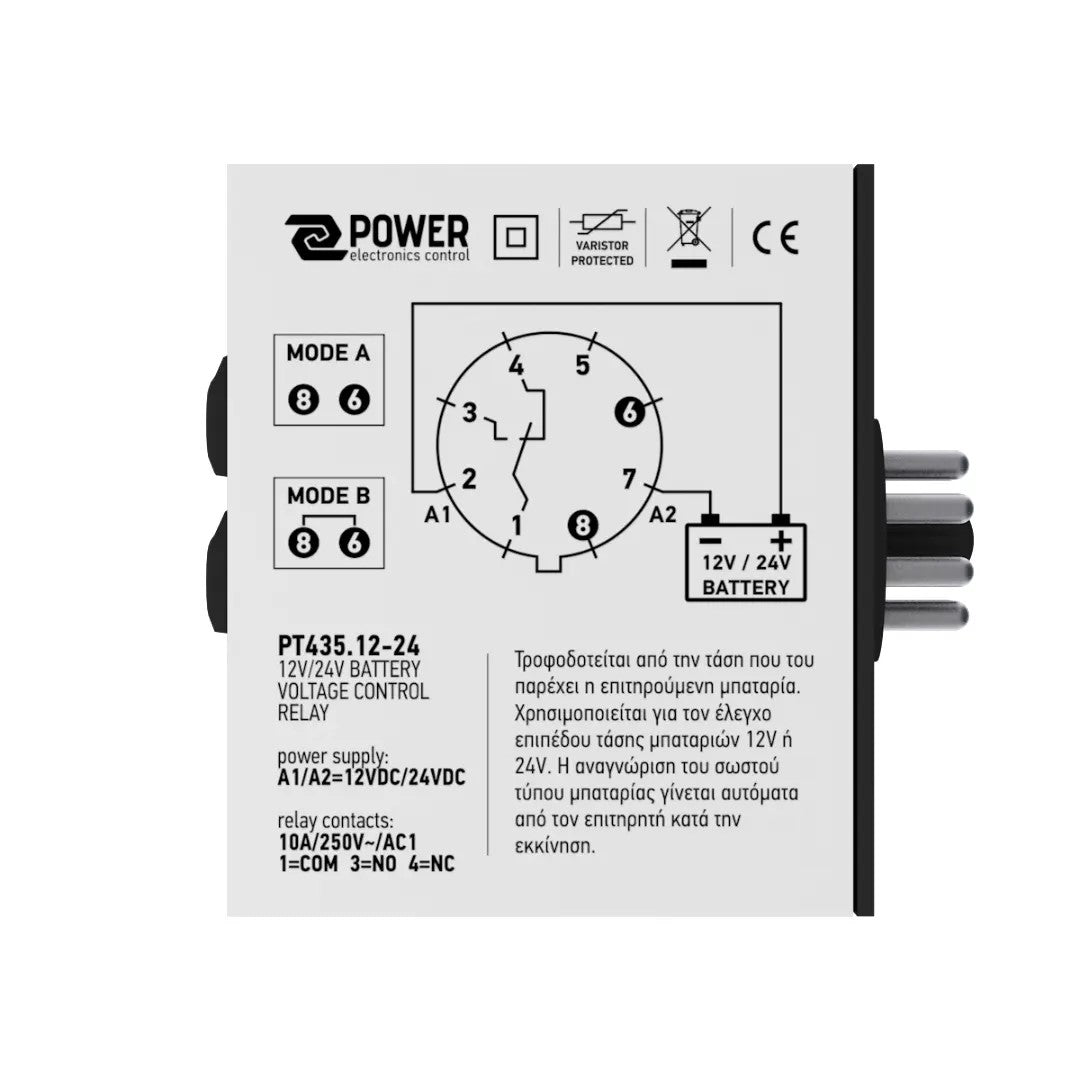

Ο PT435DC επιτηρεί τάσεις DC μπαταριών 12VDC ή 24VDC και λειτουργεί σε έναν από δύο τρόπους που επιλέγει ο εγκαταστάτης μέσω καλωδίωσης. Στο Mode A λειτουργεί ως ελεγκτής φόρτισης: το ρελέ οπλίζει όταν η τάση πέσει κάτω από το κάτω όριο (μπαταρία σε φόρτιση) και ξεοπλίζει όταν η τάση ανέβει πάνω από το άνω όριο (μπαταρία πλήρως φορτισμένη). Στο Mode B λειτουργεί ως επιτηρητής προστασίας από πλήρη εκφόρτιση: το ρελέ οπλίζει όταν η τάση είναι πάνω από το άνω όριο (μπαταρία φορτισμένη) και ξεοπλίζει όταν πέσει κάτω από το κάτω όριο (μπαταρία αφόρτιστη).

Και οι δύο λειτουργίες χρησιμοποιούν δύο ρυθμιζόμενα όρια τάσης — άνω και κάτω — για τον ορισμό των κατωφλίων διακοπής. Η έξοδος ρελέ παρέχει μία μεταγωγική επαφή 10A/250VAC (κατ. AC1). Δύο ενδεικτικές LED εμφανίζουν κατάσταση POWER ON και RELAY ON. Ενσωματωμένη προστασία Varistor προστατεύει από υπερτάσεις και κεραυνούς. Απαιτείται βάση σύνδεσης τύπου λυχνίας 8 ποδών (κωδικός 525086, πωλείται ξεχωριστά).

Κύρια Χαρακτηριστικά

• Δύο λειτουργίες επιλέξιμες μέσω καλωδίωσης: ελεγκτής φόρτισης (Mode A) ή προστασία εκφόρτισης (Mode B)
• Συμβατός με μπαταρίες 12VDC και 24VDC
• Ρυθμιζόμενο άνω όριο τάσης: 13/26V έως 15/30V (για συστήματα 12V/24V αντίστοιχα)
• Ρυθμιζόμενο κάτω όριο τάσης: 9/18V έως 13/26V (για συστήματα 12V/24V αντίστοιχα)
• Μία μεταγωγική επαφή ρελέ εξόδου: 10A / 250VAC κατ. AC1
• Προστασία Varistor κατά υπερτάσεων και κεραυνών
• Ενδεικτικές LED: POWER ON και RELAY ON

Οφέλη Προϊόντος

• Διπλός τρόπος λειτουργίας καλύπτει τόσο τη διαχείριση φόρτισης όσο και την προστασία βαθιάς εκφόρτισης σε μια συσκευή
• Ξεχωριστές ρυθμίσεις άνω και κάτω ορίου επιτρέπουν λεπτορύθμιση ανάλογα με τον τύπο και χωρητικότητα της μπαταρίας
• Έξοδος ρελέ 10A/250VAC επαρκεί για απευθείας διακοπή εξοπλισμού φόρτισης ή κυκλωμάτων φορτίου
• Προστασία Varistor παρατείνει τη διάρκεια ζωής σε εγκαταστάσεις που εκτίθενται σε υπερτάσεις
• Συμπαγείς διαστάσεις 4,2×8,9×10cm εφαρμόζουν σε τυπικούς πίνακες ρελέ και περιβλήματα

Τεχνικές Προδιαγραφές

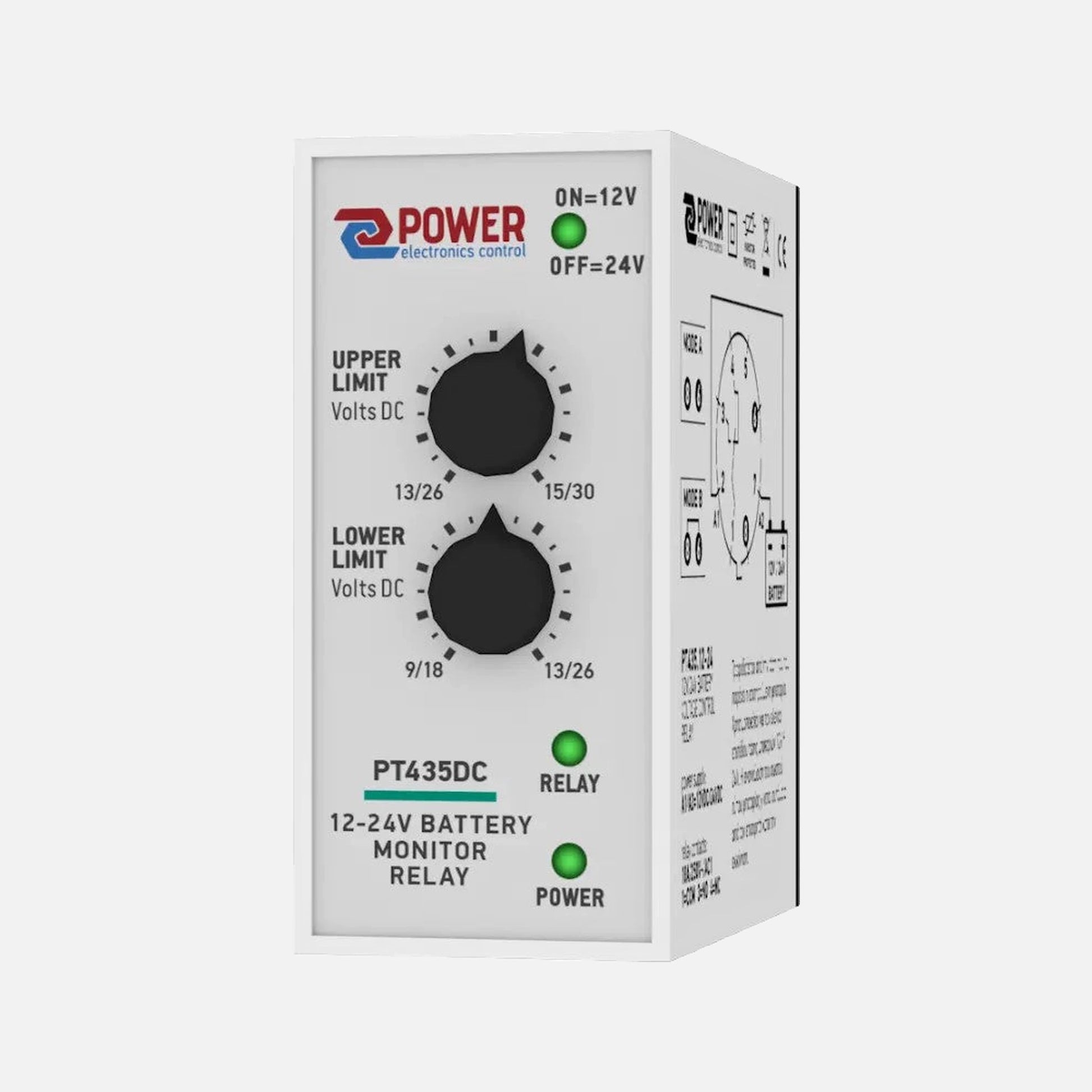

• Μοντέλο: PELC PT435.12-24 DC (κωδικός PT435.12-24-8)
• Τάση Μπαταρίας Επιτήρησης: 12VDC, 24VDC
• Έξοδος Ρελέ: 1 μεταγωγική επαφή, 10A / 250VAC, AC1
• Ρύθμιση Άνω Ορίου: 13/26V έως 15/30V
• Ρύθμιση Κάτω Ορίου: 9/18V έως 13/26V
• Ενδεικτικές LED: POWER ON, RELAY ON
• Προστασία: Varistor (υπερτάσεις και κεραυνοί)
• Βάση Σύνδεσης: Τύπου λυχνίας, 8 ποδών
• Θερμοκρασία Λειτουργίας: -20°C έως +50°C
• Διαστάσεις (Π×Υ×Β): 4,2×8,9×10cm

Γιατί θα σου αρέσει

• Επιλέξιμη λειτουργία από εγκαταστάτη σημαίνει ότι ένα προϊόν καλύπτει δύο κοινές εργασίες επιτήρησης μπαταρίας χωρίς επιπλέον υλικό
• Ρυθμιζόμενα κατώφλια προσαρμόζονται σε διαφορετικές χημείες μπαταρίας και προφίλ φόρτισης
• Τοποθέτηση σε βάση τύπου λυχνίας 8 ποδών επιτρέπει γρήγορη αντικατάσταση στο πεδίο χωρίς εργαλεία
• Η συσκευασία περιλαμβάνει 1× PELC PT435.12-24 DC επιτηρητής τάσης μπαταρίας 8 ποδών (απαιτείται βάση 8 ποδών κωδικός 525086, πωλείται ξεχωριστά)
