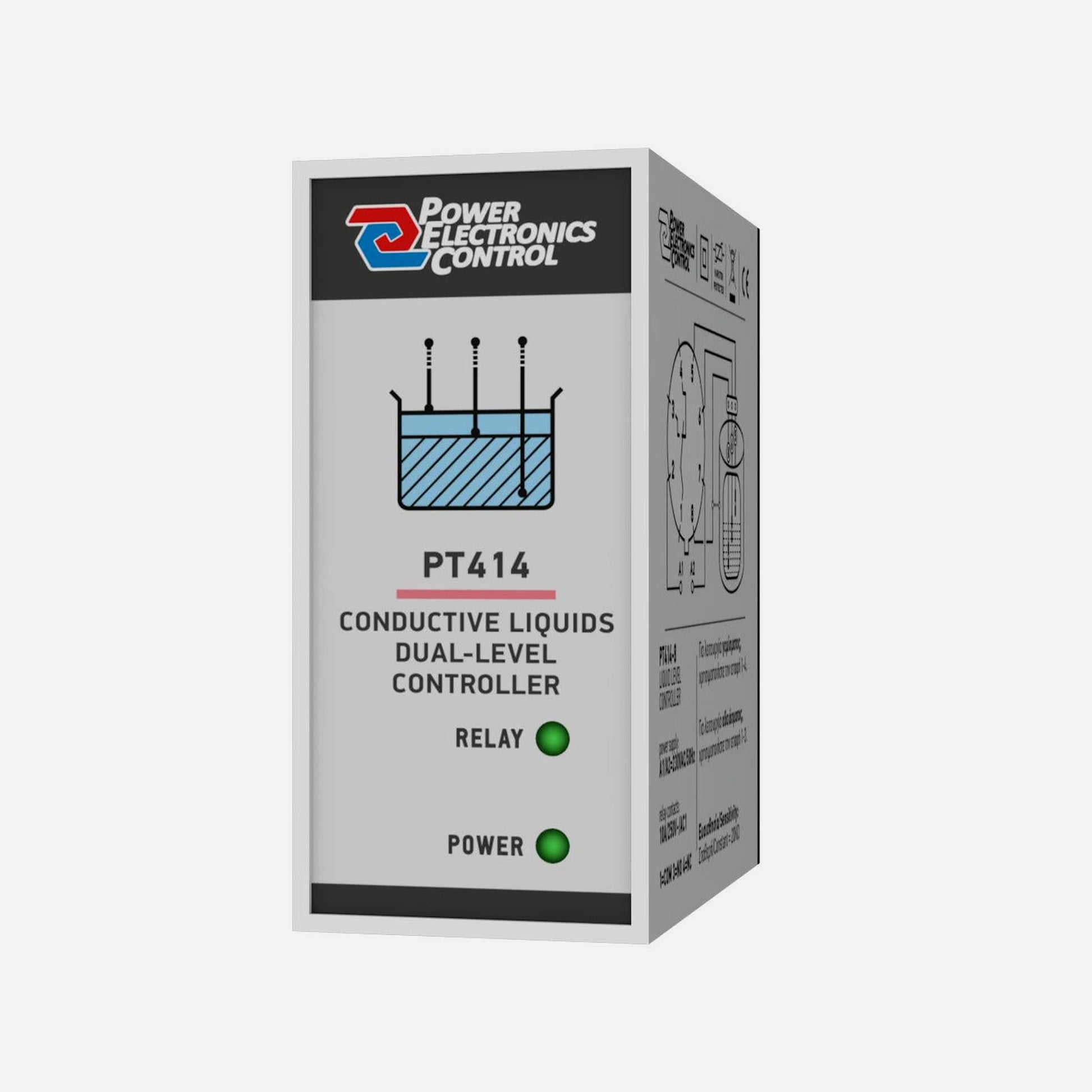

Ελεγκτής Στάθμης Υγρών PELC PT414 8-Pin – Κρεμαστά Ηλεκτρόδια & Ρελέ Μονής Επαφής

Ο PELC PT414-8 pin ελέγχει τη στάθμη αγώγιμων υγρών σε δεξαμενές και γεωτρήσεις. Συνδέεται με τρία ηλεκτρόδια κρεμαστού τύπου και λειτουργεί μετρώντας την αντίσταση του υγρού μεταξύ τους. Το ρελέ ενεργοποιείται όταν το υγρό φτάσει στο πάνω ηλεκτρόδιο και απενεργοποιείται όταν η στάθμη πέσει κάτω από το μεσαίο ηλεκτρόδιο.

Το κατώτερο ηλεκτρόδιο λειτουργεί ως αναφορά και μπορεί να αντικατασταθεί από γείωση όταν η δεξαμενή είναι μεταλλική. Ασφαλής χαμηλή εναλλασσόμενη τάση μεταξύ των ηλεκτροδίων αποτρέπει την ηλεκτρόλυση. Απαιτείται βάση στήριξης 8 ακίδων (κωδικός 525086) για την εγκατάσταση, η οποία πωλείται ξεχωριστά.

Κύρια Χαρακτηριστικά

• Αρχή μέτρησης τριών ηλεκτροδίων (κρεμαστού τύπου) βασισμένη στην αντίσταση υγρού
• Ρελέ ενεργοποιείται στο επίπεδο του πάνω ηλεκτροδίου· απενεργοποιείται κάτω από το μεσαίο ηλεκτρόδιο
• Ασφαλής χαμηλή εναλλασσόμενη τάση μεταξύ ηλεκτροδίων αποτρέπει ηλεκτρόλυση
• Προστασία Varistor από υπερτάσεις δικτύου και κεραυνούς
• Διπλές ενδείξεις LED: POWER ON και RELAY ON

Οφέλη Προϊόντος

• Ανίχνευση βάσει αντίστασης λειτουργεί αξιόπιστα με οποιοδήποτε αγώγιμο υγρό χωρίς κινούμενα μέρη
• Τοποθέτηση ηλεκτροδίου αναφοράς προσαρμόζεται σε διαφορετικές γεωμετρίες δεξαμενών
• Προστασία Varistor παρατείνει τη διάρκεια ζωής σε ηλεκτρικά θορυβώδεις εγκαταστάσεις
• Μέγιστο μήκος καλωδίου 500m για συνδέσεις ηλεκτροδίων κατάλληλο για μεγάλες δεξαμενές ή βαθιές γεωτρήσεις
• Διαθέσιμες συμβατές παραλλαγές με ρελέ διπλής επαφής (PT414.2C-11) ή βάση 11 ακίδων (PT414-11)

Τεχνικές Προδιαγραφές

• Μοντέλο: PT414-8
• Τροφοδοσία: 230V AC / 50Hz
• Μέγ. Αντίσταση Υγρού: 20kΩ
• Μέγ. Τάση Ηλεκτροδίων: 24VAC
• Ρελέ Εξόδου: 1 μεταγωγική επαφή, 10A / 250VAC cat. AC1
• Ενδείξεις LED: POWER ON και RELAY ON
• Προστασία Υπερτάσεων: Varistor (υπερτάσεις και κεραυνοί)
• Διατομή Καλωδίου Ηλεκτροδίων: 1–2.5mm²
• Μέγ. Μήκος Καλωδίου Ηλεκτροδίων: 500m
• Θερμοκρασία Λειτουργίας: -20°C έως +50°C
• Διαστάσεις Συσκευασίας (Μ×Π×Υ): 10.50×5×10cm
• Βάρος: 0.200kg

Γιατί θα σου αρέσει

• Απλή καλωδίωση τριών ηλεκτροδίων κάνει την εγκατάσταση άμεση για εξειδικευμένους ηλεκτρολόγους
• Βάση υποδοχής 8 ακίδων (κωδικός 525086) επιτρέπει αντικατάσταση της μονάδας χωρίς επανακαλωδίωση
• Συμπαγές σώμα ρελέ εφαρμόζει σε τυπικά περιβλήματα ράγας DIN ή πάνελ
• Η συσκευασία περιλαμβάνει 1× PELC PT414-8 pin ελεγκτής στάθμης υγρών
