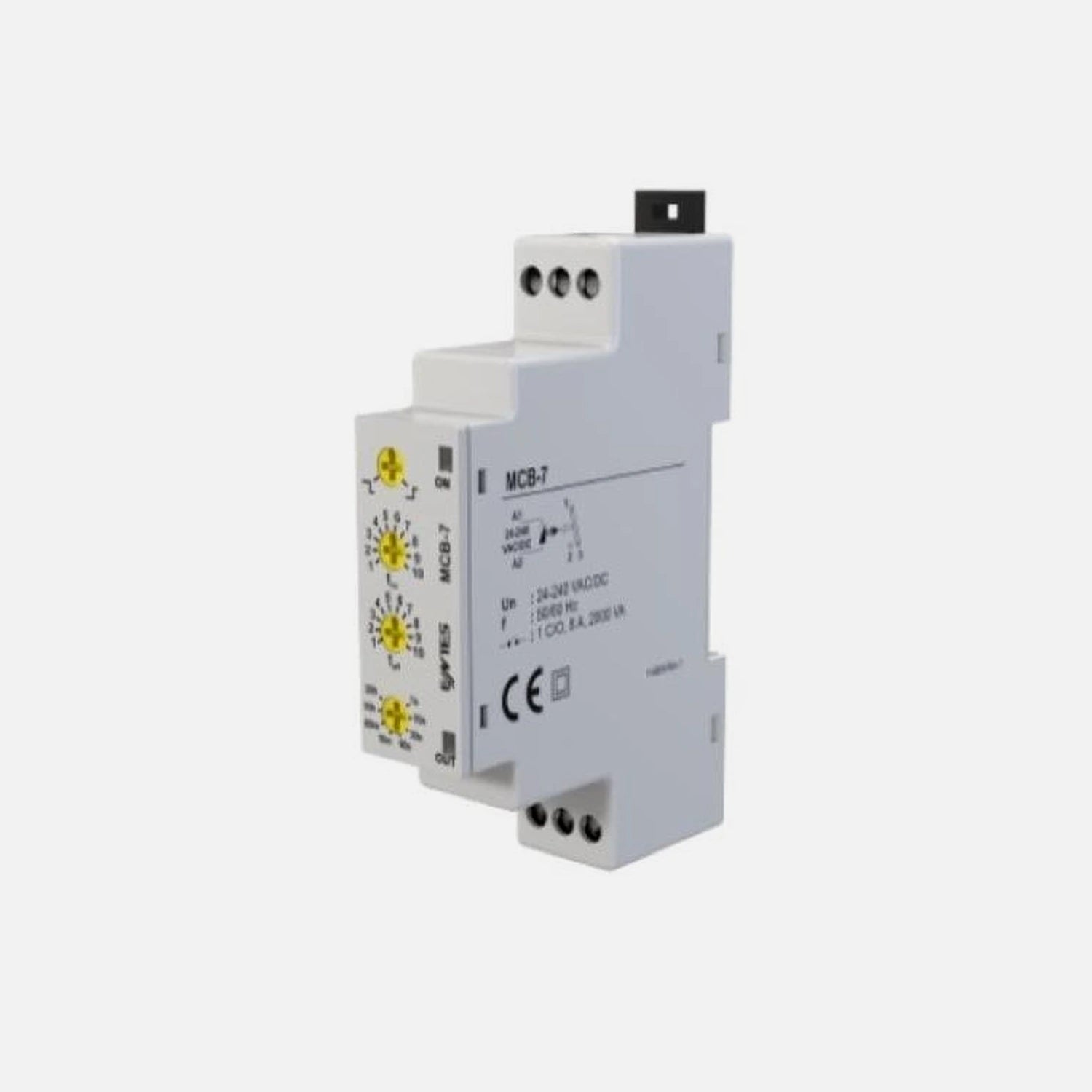

Το MCB-7 είναι ηλεκτρονικό χρονικό ρελέ βασισμένο σε μικροεπεξεργαστή σχεδιασμένο για εφαρμογές χρονισμού πολλαπλών χρήσεων. Προσφέρει τέσσερις επιλέξιμους τρόπους λειτουργίας και ευρύ εύρος χρόνου από 0.1s έως 30h, καλύπτοντας τόσο σύντομους κύκλους ελέγχου διεργασιών όσο και μεγάλα διαστήματα χρονισμού όπως ακολουθίες εξαερισμού ή φωτισμού.

Το λεπτό και στενό σώμα ράγας DIN χωράει σε συμπαγείς πίνακες διανομής, ενώ η καθολική τροφοδοσία 24-240V AC/DC επιτρέπει χρήση της ίδιας μονάδας σε πολλά συστήματα ελέγχου. Η μία μεταγωγική επαφή ονομαστικά 8A/2000VA στο Cosφ=1 χειρίζεται τυπικά φορτία ελέγχου, ρελέ ισχύος και μικρούς κινητήρες.

Κύρια Χαρακτηριστικά

• Χρονισμός βασισμένος σε μικροεπεξεργαστή με τέσσερις επιλέξιμους τρόπους λειτουργίας
• Ευρύ εύρος χρόνου από 0.1s έως 30h
• Καθολική τροφοδοσία 24-240V AC/DC (Un)
• Μία μεταγωγική επαφή εξόδου, 8A / 2000VA στο Cosφ=1
• Λεπτό σώμα ράγας DIN (τύπος PK22) για τοποθέτηση σε πίνακα

Οφέλη Προϊόντος

• Οι τέσσερις τρόποι καλύπτουν χρονισμό on-delay, off-delay, παλμού και ανακυκλούμενο
• Ακρίβεια επανάληψης 0.1% εξασφαλίζει σταθερή λειτουργία ανά κύκλο
• Χρόνος επαναφοράς κάτω από 150ms επιτρέπει γρήγορη επανεκκίνηση μεταξύ κύκλων
• Καθολική τροφοδοσία μειώνει το απόθεμα ανταλλακτικών σε διαφορετικούς πίνακες
• Ευρύ εύρος θερμοκρασίας λειτουργίας ταιριάζει σε μη κλιματιζόμενους πίνακες

Τεχνικές Προδιαγραφές

• Ονομαστική Τάση (Un): 24-240V AC/DC
• Συχνότητα Λειτουργίας: 50/60Hz
• Έξοδος: 1 μεταγωγική επαφή, 8A / 2000VA στο Cosφ=1
• Εύρος Χρόνου: 0.1s έως 30h
• Τρόποι Λειτουργίας: 4 επιλέξιμοι
• Σφάλμα Επανάληψης: ±0.1%
• Χρόνος Επαναφοράς: ≤150ms
• Θερμοκρασία Περιβάλλοντος: -5°C έως +50°C
• Σώμα: Τύπος PK22
• Βαθμός Προστασίας: IP20
• Σύνδεση: Ακροδέκτες, ράγα DIN
• Διαστάσεις (Π×Υ×Β): 1.9×9×5.8cm
• Βάρος: 0.1kg

Γιατί θα σου αρέσει

• Μία μονάδα καλύπτει τέσσερις κοινές λειτουργίες χρονισμού χωρίς παραλλαγές
• Λεπτό σώμα πλάτους 1.9cm εξοικονομεί χώρο σε γεμάτους πίνακες
• Καθολική AC/DC τροφοδοσία λειτουργεί σε πίνακες ελέγχου και βιομηχανικά ερμάρια
• Η συσκευασία περιλαμβάνει 1× Χρονικό Ρελέ MCB-7

Προσοχή: Η τάση λειτουργίας πρέπει να αυξηθεί στην υποδεικνυόμενη τιμή σε λιγότερο από 1 δευτερόλεπτο. Μην το χρησιμοποιείτε με γεννήτρια.

Ασφάλεια: Αποσυνδέστε το ρεύμα πριν την εγκατάσταση. Μην αφαιρείτε τον μπροστινό πίνακα όσο η συσκευή είναι συνδεδεμένη. Καθαρίστε μόνο με στεγνό πανί — όχι διαλύτες. Επαληθεύστε τις σωστές συνδέσεις ακροδεκτών κατά την καλωδίωση. Σέρβις μόνο από εξειδικευμένο ηλεκτρολόγο. Η συσκευή προορίζεται μόνο για τοποθέτηση σε πίνακα. Προστατέψτε με ασφάλεια τύπου F ονομαστικά 1A.
