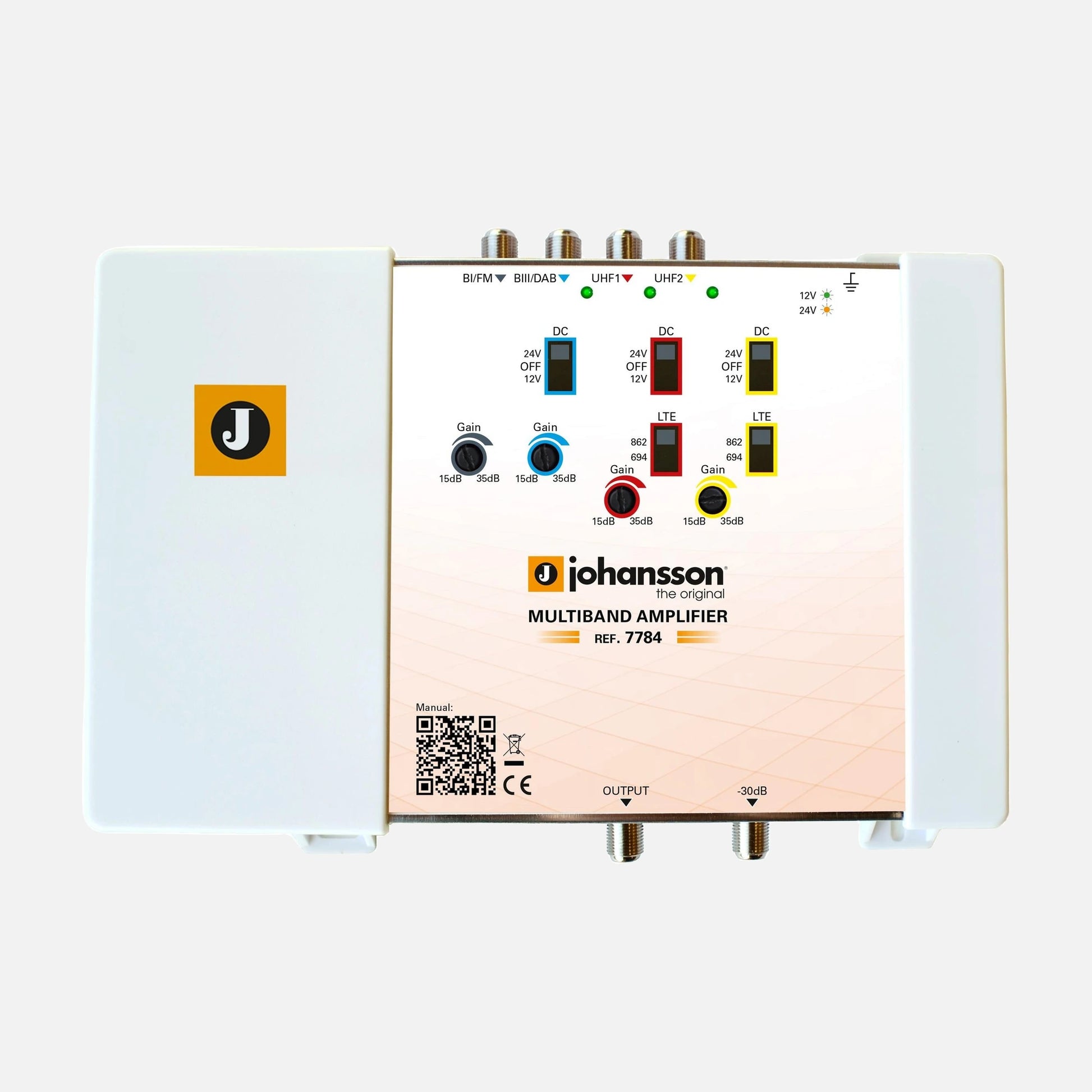

Ο Johansson 7784 είναι split-band ενισχυτής διανομής σχεδιασμένος για επαγγελματικά συστήματα κεραιών. Δέχεται ταυτόχρονα τέσσερις διαφορετικές ζώνες συχνοτήτων — BI/FM, BIII/DAB, και δύο ανεξάρτητα εναλλάξιμες εισόδους UHF — η καθεμία με ξεχωριστή ρύθμιση απολαβής 10–35 dB. Αποσπώμενο εξωτερικό τροφοδοτικό περιλαμβάνεται.

Ο ενισχυτής είναι RED συμβατός και πλήρως έτοιμος για LTE, με εναλλάξιμο όριο ζώνης UHF στα 694 MHz ή 862 MHz. Ειδική θύρα δοκιμής –30 dB επιτρέπει την παρακολούθηση σήματος χωρίς διακοπή της κύριας αλυσίδας διανομής. Η τηλεπαροχή VDC επιλέγεται σε OFF, 12 V ή 24 V για την τροφοδοσία κεφαλών LNB ή ενισχυτών κεραίας.

Κύρια Χαρακτηριστικά

• 4 είσοδοι: BI/FM (47–108 MHz), BIII/DAB (174–240 MHz), UHF1 και UHF2 (470–694 ή 862 MHz, εναλλάξιμο)
• Split-band σχεδιασμός με εξασθενητές ενδιάμεσου σταδίου και δυναμικό εύρος 20 dB ανά ζώνη
• Ξεχωριστή ρύθμιση απολαβής ανά είσοδο: 10–30 dB για BI/FM και BIII/DAB, 15–35 dB για UHF1/UHF2
• Εναλλάξιμο LTE φίλτρο (όριο 694 ή 862 MHz)
• Θύρα παρακολούθησης –30 dB
• Τηλεπαροχή VDC: OFF / 12 V / 24 V εναλλάξιμη
• RED συμβατό (κλάσεις επιλεκτικότητας 0 και 1)
• Αποσπώμενο τροφοδοτικό περιλαμβάνεται
• Συμπαγές περίβλημα

Οφέλη Προϊόντος

• Ανεξάρτητοι έλεγχοι απολαβής ανά ζώνη αποτρέπουν την υποβάθμιση σήματος από ισχυρές εισόδους
• Υψηλό κατώφλι ισχύος εισόδου καθιστά την υπερφόρτωση σχεδόν αδύνατη
• Εναλλαγή LTE φίλτρου προσαρμόζεται στο τοπικό φάσμα χωρίς αλλαγή εξαρτημάτων
• Τηλεπαροχή ρεύματος εξαλείφει την ανάγκη ξεχωριστού τροφοδοτικού στην κεφαλή κεραίας
• Η θύρα δοκιμής επιτρέπει έλεγχο επιπέδων κατά την εγκατάσταση χωρίς αποσύνδεση καλωδίων

Τεχνικές Προδιαγραφές

• Μοντέλο: Johansson 7784
• Είσοδοι: 4 (BI/FM, BIII/DAB, UHF1, UHF2)
• Έξοδοι: 1 κύρια + 1 θύρα δοκιμής (–30 dB)
• Εύρος συχνοτήτων: BI/FM: 47–108 MHz; BIII/DAB: 174–240 MHz; UHF1: 470–694 ή 862 MHz (εναλλάξιμο); UHF2: 470–694 ή 862 MHz (εναλλάξιμο)
• Απολαβή (dB): BI/FM: 10–30; BIII/DAB: 10–30; UHF1: 15–35; UHF2: 15–35
• Μεγ. ισχύς εισόδου (dBµV, –60 dBc): BI/FM: 94; BIII/DAB: 92; UHF1: 96; UHF2: 96
• Μεγ. ισχύς εξόδου (dBµV, –60 dBc): BI/FM: 118; BIII/DAB: 119; UHF1: 118; UHF2: 118
• Στάθμη θορύβου (dB): BI/FM: 4,5; BIII/DAB: 4; UHF1: 5,5; UHF2: 5,5
• Απώλεια επιστροφής (dB): >10
• Θύρα δοκιμής (dB): –30
• Τηλεπαροχή (V): OFF – 12 V – 24 V
• Λειτουργία DC (mA): BIII/DAB: 100; UHF1: 100; UHF2: 100
• RED ταξινόμηση επιλεκτικότητας: 0 και 1
• Τάση τροφοδοσίας (VAC): 100–240
• Κατανάλωση ισχύος (W): 23
• Περιεχόμενα συσκευασίας: 1 x ενισχυτής Johansson 7784, 1 x καλώδιο τροφοδοσίας, 1 x οδηγίες χρήσης

Γιατί θα σου αρέσει

• Αποδοτικότερος από τον προκάτοχό του — ίδιος χώρος rack, καλύτερη απόδοση
• Το συμπαγές περίβλημα εντάσσεται άνετα σε υπάρχον ντουλάπι κεφαλής
• Όλα τα επίπεδα σήματος ρυθμίζονται ανεξάρτητα για ισορροπημένη έξοδο σε κάθε πρίζα του κτιρίου
• Η πλήρης LTE ετοιμότητα προστατεύει την εγκατάσταση από μελλοντικές αλλαγές φάσματος
